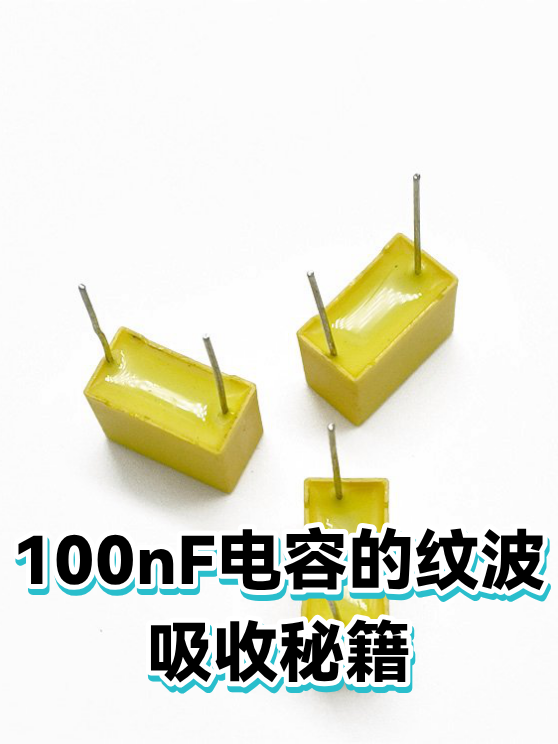

100nF电容的纹波吸收秘籍

一、100nF电容的“纹波吸收”能力揭秘

电容吸收纹波，本质上是利用其充放电特性对电压波动进行“平滑处理”。100nF（0.1μF）电容的吸收能力，取决于两个核心参数：电容值和等效串联电阻（ESR）。电容值越大，能存储的电荷越多，对低频纹波的吸收效果越理想；而ESR越低，电容在充放电时的能量损耗越小，高频纹波的吸收效率越高。100nF电容属于小容量电容，更适合处理高频纹波（比如开关电源的开关噪声），但对低频纹波（如工频干扰）的吸收效果较弱。

二、电路环境决定吸收效果

电容的纹波吸收能力不是“孤立存在”的，它和电路的工作频率、负载电流以及电源特性密切相关。举个例子：在开关电源的输出端，100nF电容通常和电解电容（如10μF或100μF）并联使用——电解电容负责吸收低频纹波，100nF电容则“拦截”高频纹波，两者配合实现“全频段降噪”。如果电路中只有100nF电容，面对大电流或低频纹波时，它的吸收效果会大打折扣，甚至可能因电流过大导致电容发热损坏。

三、实际应用中的“理想搭配”

想要100nF电容发挥较好的纹波吸收效果，关键在于选对位置和搭配伙伴。在数字电路中，它常被放置在电源引脚附近，为芯片提供“局部去耦”，吸收开关瞬间产生的高频噪声；在模拟电路中，它则和更大容量的电容组成“滤波网络”，覆盖从低频到高频的纹波范围。此外，电容的材质（如陶瓷、薄膜）也会影响性能——陶瓷电容的ESR较低，适合高频场景；薄膜电容的稳定性更好，但体积较大。实际使用时，建议通过示波器观察纹波变化，根据效果调整电容值或并联数量。
