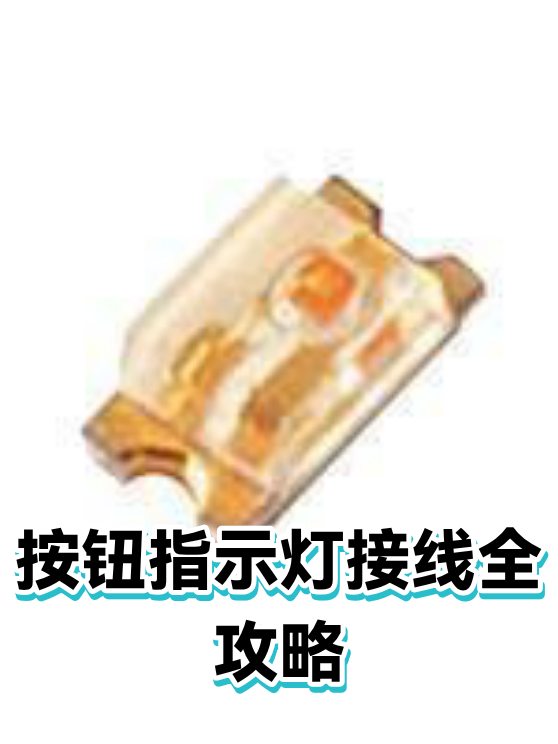

按钮指示灯接线全攻略

一、按钮指示灯的「双核」原理

带指示灯的按钮就像会发光的开关，内部藏着两个独立电路：一个控制按钮的机械触点，另一个驱动LED指示灯。接线时需要让这两个电路「各司其职」又「协同工作"——当按下按钮时，机械触点闭合接通主电路，同时指示灯电路被激活发光。这种设计常见于机床控制面板、电梯楼层按钮等场景，既提示操作状态又防止误触。

二、三步搞定基础接线

1. 识别引脚：先观察按钮底部的金属引脚，通常标有「C」（公共端）、「NO」（常开触点）和「L」（指示灯正极）。用万用表二极管档测试，能快速确认各引脚功能

2. 指示灯电路：将指示灯正极（L）接24V电源正极，负极通过限流电阻（通常220Ω-1kΩ）接按钮公共端（C）。这个电阻是关键，它能保护LED不会被过流烧毁

3. 按钮控制电路：把设备控制线接在公共端（C）和常开触点（NO）之间。当按钮按下时，C和NO导通，设备启动同时指示灯亮起

三、进阶技巧：多状态指示

想实现按下亮红灯、松开亮绿灯的双色指示？只需增加一个中间继电器：

1. 红灯接按钮NO触点，绿灯接继电器常闭触点

2. 继电器线圈并联在按钮指示灯电路中

3. 当按钮按下时，红灯亮同时切断绿灯电路；松开后继电器复位，绿灯亮起

这种设计在自动化设备中很常见，比如数控机床的急停按钮，红色指示停止状态，绿色指示正常运行状态。接线时注意保持强电（220V）和弱电（24V）线路隔离，避免干扰。
