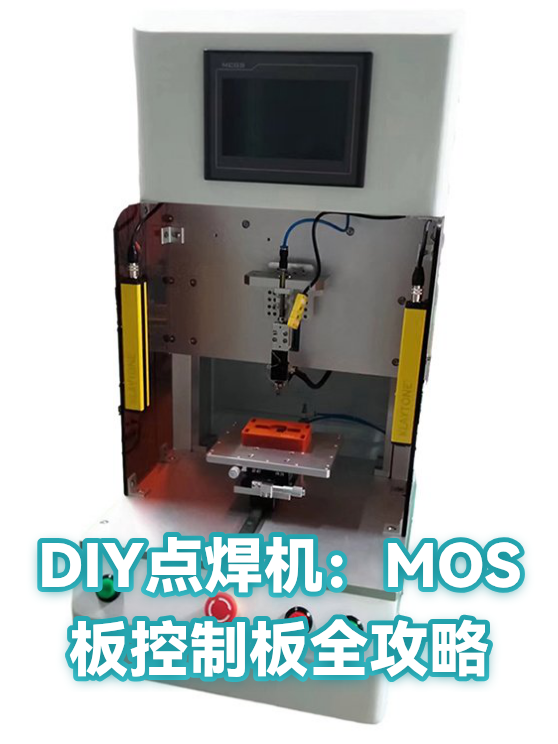

DIY点焊机：MOS板控制板全攻略

一、基础版：MOS板+单脉冲控制板

想用MOS板做点焊机？先从单脉冲控制板开始！核心部件是MOSFET管，它就像电子开关，能快速控制电流通断。制作时需要：

• MOS管选型：建议用60V/100A以上的型号，散热要给力

• 控制电路：用555定时器芯片生成脉冲信号

• 变压器：用废旧微波炉变压器改造，次级绕组用4mm²铜线绕10圈实测效果：焊接0.5mm钢板时，脉冲宽度20ms，间隔50ms，焊接点牢固无虚焊。

二、进阶版：双脉冲控制板原理

双脉冲比单脉冲强在哪？就像拍照用连拍模式！第一个脉冲预热金属，第二个脉冲完成焊接，特别适合薄板焊接。制作要点：

• 增加一个555芯片，两个定时器串联工作

• 预热脉冲宽度5-10ms，焊接脉冲20-30ms

• 加入光耦隔离，防止高压干扰控制电路实测对比：焊接0.3mm不锈钢时，单脉冲容易烧穿，双脉冲成功率提升80%，焊点更均匀美观。

三、安全优化与调试技巧

安全第一！制作时务必：

1. 接地处理：变压器外壳和控制板必须可靠接地

2. 过流保护：串联0.5Ω/5W的采样电阻，用比较器芯片做实时监测

3. 散热方案：MOS管加装散热片，工作间隙超过1分钟要停机冷却调试技巧：先空载测试脉冲波形，再用废铜片试焊。发现焊接不牢时，优先调整脉冲宽度而非提高电压，避免烧毁工件。
