PCB外层工艺大揭秘

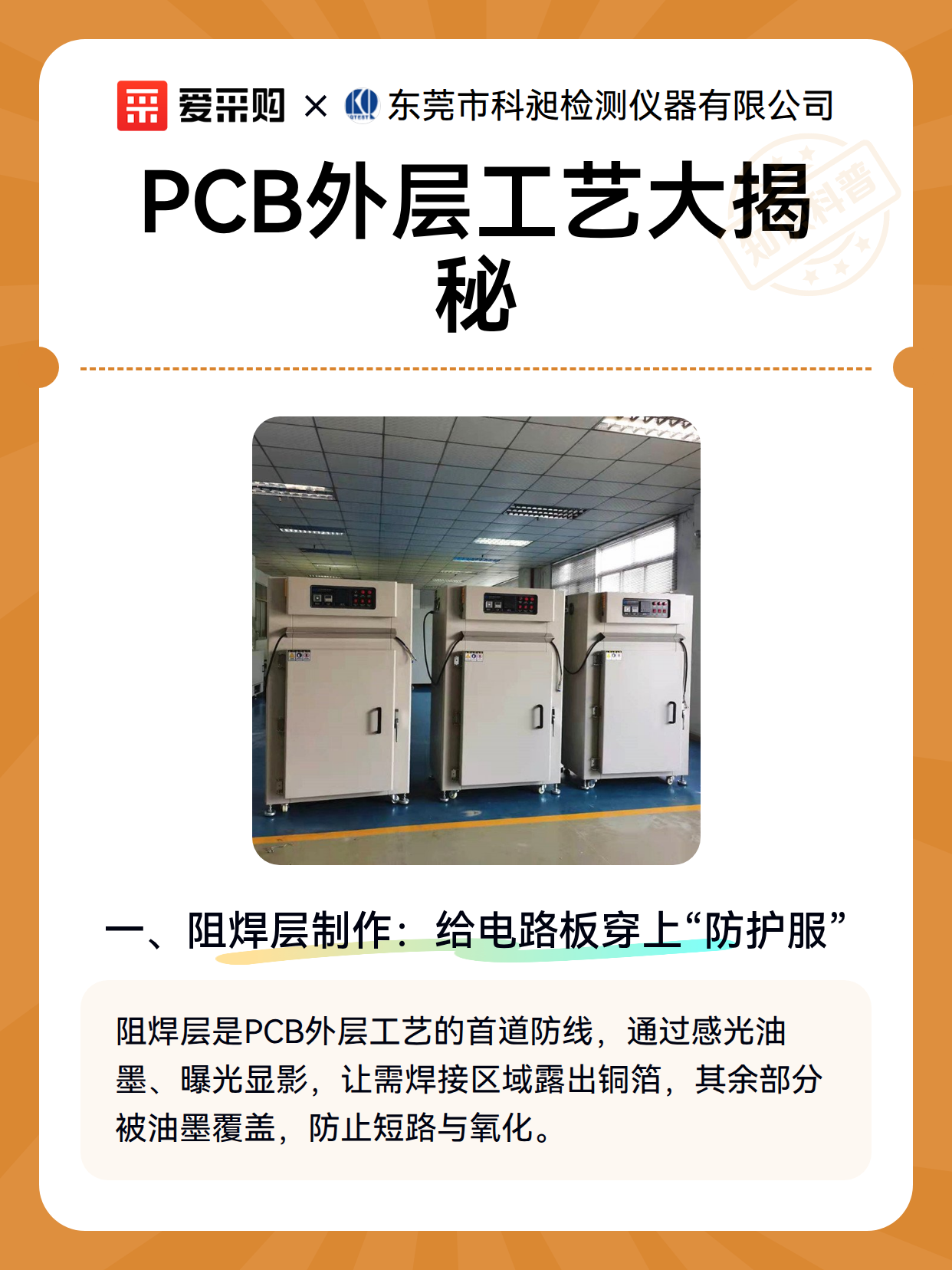

一、阻焊层制作：给电路板穿上“防护服”

阻焊层是PCB外层工艺的第一道防线，就像给电路板穿上了一层防护服。它的主要作用是防止焊锡在不需要焊接的地方流动，避免短路，同时保护铜箔不被氧化。制作时，先在PCB表面涂上一层感光油墨，再通过曝光和显影工艺，让需要焊接的区域露出铜箔，其余部分则被油墨覆盖。这个过程就像用相机拍照一样，通过光线的控制，把电路板的“图案”印在油墨上。

二、表面处理：让电路板更“亲”焊锡

阻焊层做好后，接下来就是表面处理。这一步的目的是让PCB的铜箔表面更容易附着焊锡，提高焊接的可靠性。常见的表面处理方式有喷锡、沉金、OSP（有机保焊膜）等。喷锡就像给铜箔表面镀了一层薄薄的锡，让焊接更顺畅；沉金则是在铜箔表面镀一层金，不仅焊接性能好，还能防止氧化，适合高端电子产品；OSP则是一种环保的有机涂层，能保护铜箔不被氧化，同时不影响焊接。

三、字符印刷：给电路板“贴标签”

最后一步是字符印刷，也就是在PCB表面印上元件的标识、型号等信息。这一步就像给电路板“贴标签”，方便后续的组装和维修。字符印刷通常使用丝网印刷工艺，通过丝网把油墨印到PCB表面。印刷时，要确保字符清晰、位置准确，否则可能会影响后续的组装工作。现在，一些高端PCB还会采用激光打印技术，让字符更精细、更耐用。
