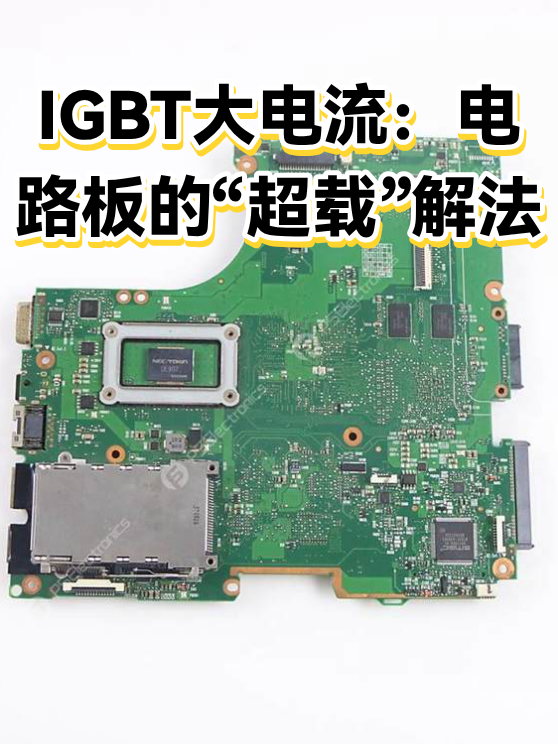

IGBT大电流：电路板的“超载”解法

一、电路板材质与线径的“升级套餐”

普通电路板就像小水管，遇到IGBT的大电流（比如几十安甚至上百安）就像洪水冲进细管，轻则发热，重则烧毁。这时候需要给电路板“扩容”：

• 铜箔加厚：普通板铜箔厚度约35μm，大电流场景建议用70μm甚至105μm，导电能力提升近3倍，就像把小水管换成粗水管。

• 线宽加粗：电流走过的路径越宽，电阻越小，发热越少。比如10A电流需要至少2mm宽的铜线，50A可能需要5mm以上，具体可用公式计算：线宽（mm）=电流（A）/2（经验值）。

• 多层板设计：单层板电流只能绕着走，多层板可以“抄近路”，比如4层板能分流电流，减少单层压力，就像把单行道变成多车道。

二、散热的“降温秘籍”

大电流必然带来大热量，IGBT模块温度每升高10℃，寿命可能减半。散热不到位，电路板再“粗”也没用：

• 散热片选型：IGBT背面要贴散热片，材质选铝或铜，表面积越大越好。比如100W的IGBT，至少需要100cm²的散热片，就像给发热的CPU加个大风扇。

• 导热硅脂：散热片和IGBT之间要涂导热硅脂，填平微小空隙，热阻能降低50%以上，就像给两者之间铺了“热高速公路”。

• 强制风冷：如果自然散热不够，可以加风扇。比如12V小风扇能让散热效率提升3倍，但要注意风向——从IGBT吹向散热片，别搞反了。

三、布局的“避坑指南”

电路板设计时，布局不合理会让大电流“绕路”，增加电阻和发热。记住这3个原则：

• 短直路径：IGBT的输入输出端到电路板的连接线尽量短且直，避免弯折。比如电源线从IGBT到电容，直线距离比绕圈短一半，电阻也小一半。

• 远离敏感元件：大电流线路周围会产生电磁干扰，像开关电源的变压器、信号线等要离IGBT至少5mm以上，就像把噪音源和安静区隔开。

• 分区设计：把大电流区域（如IGBT、电源）和小信号区域（如控制电路）分开，中间用地线隔离，就像把厨房和卧室分开，避免“油烟”干扰。
