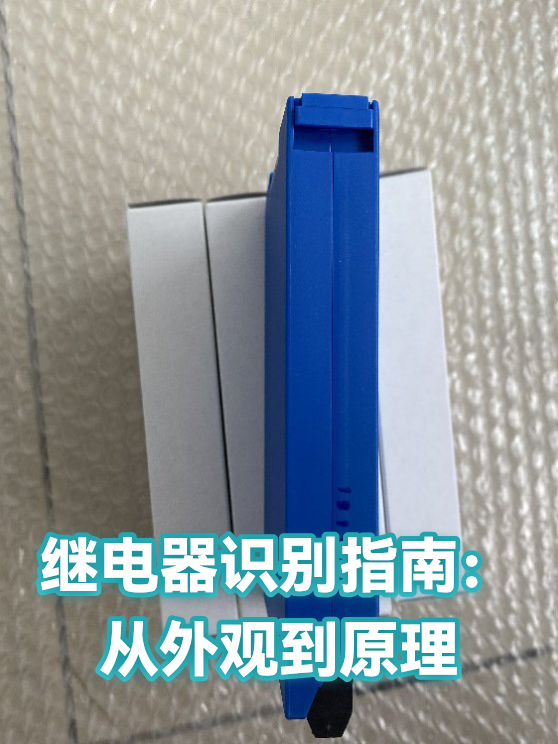

继电器识别指南：从外观到原理

一、外观特征：从“长相”认继电器

继电器最常见的外观是长方体或立方体，外壳多为透明塑料或黑色工程塑料。顶部通常有型号标识（如“JQC-3FF”）、线圈电压（如“12V”“24V”）和触点容量（如“10A 250V”）。透明外壳的继电器能直接看到内部的线圈和触点结构，黑色外壳的则需通过标识或引脚判断。

识别技巧：

1. 观察顶部标识：线圈电压和触点容量是关键参数，决定继电器的适用场景。

2. 看引脚数量：常见的电磁继电器有5引脚（2个线圈引脚+3个触点引脚）或6引脚（双触点继电器），固态继电器通常有4引脚（2输入+2输出）。

3. 摸外壳温度：工作中的继电器外壳会微微发热，若烫手可能过载或故障。

二、引脚功能：拆解继电器的“语言系统”

继电器的引脚是它与电路对话的“嘴巴”，理解引脚功能才能正确使用。以5引脚电磁继电器为例：

• 线圈引脚（通常标“COIL+”和“COIL-”）：接控制电路（如单片机、传感器），通电后产生磁场，驱动触点动作。

• 触点引脚（通常标“COM”“NO”“NC”）：

• COM（公共端）：连接负载电路的“中转站”。

• NO（常开触点）：线圈未通电时断开，通电后闭合，接通负载。

• NC（常闭触点）：线圈未通电时闭合，通电后断开，切断负载。

实操案例：

若想用继电器控制一盏灯，将COM接电源正极，NO接灯泡，线圈接开关。开关闭合时，线圈通电，NO与COM接通，灯泡亮起；开关断开时，NO与COM断开，灯泡熄灭。

三、工作原理：继电器如何“四两拨千斤”

继电器的核心是“以小控大”——用小电流（控制电路）控制大电流（负载电路）。以电磁继电器为例：

1. 线圈通电：电流通过线圈产生磁场，吸引内部的铁芯（衔铁）移动。

2. 触点动作：衔铁带动触点支架，使NO闭合、NC断开（或反之，取决于继电器类型）。

3. 负载通断：触点变化控制负载电路的通断，实现远程控制或自动化。

趣味类比：

继电器就像“电路开关手”，线圈是“手指”，触点是“手掌”。当“手指”用力（通电）时，“手掌”会抓住或松开“电线”（负载电路），完成控制任务。这种设计让弱电（如3.3V单片机信号）能轻松控制强电（如220V家电），是电路安全的“守护者”。
