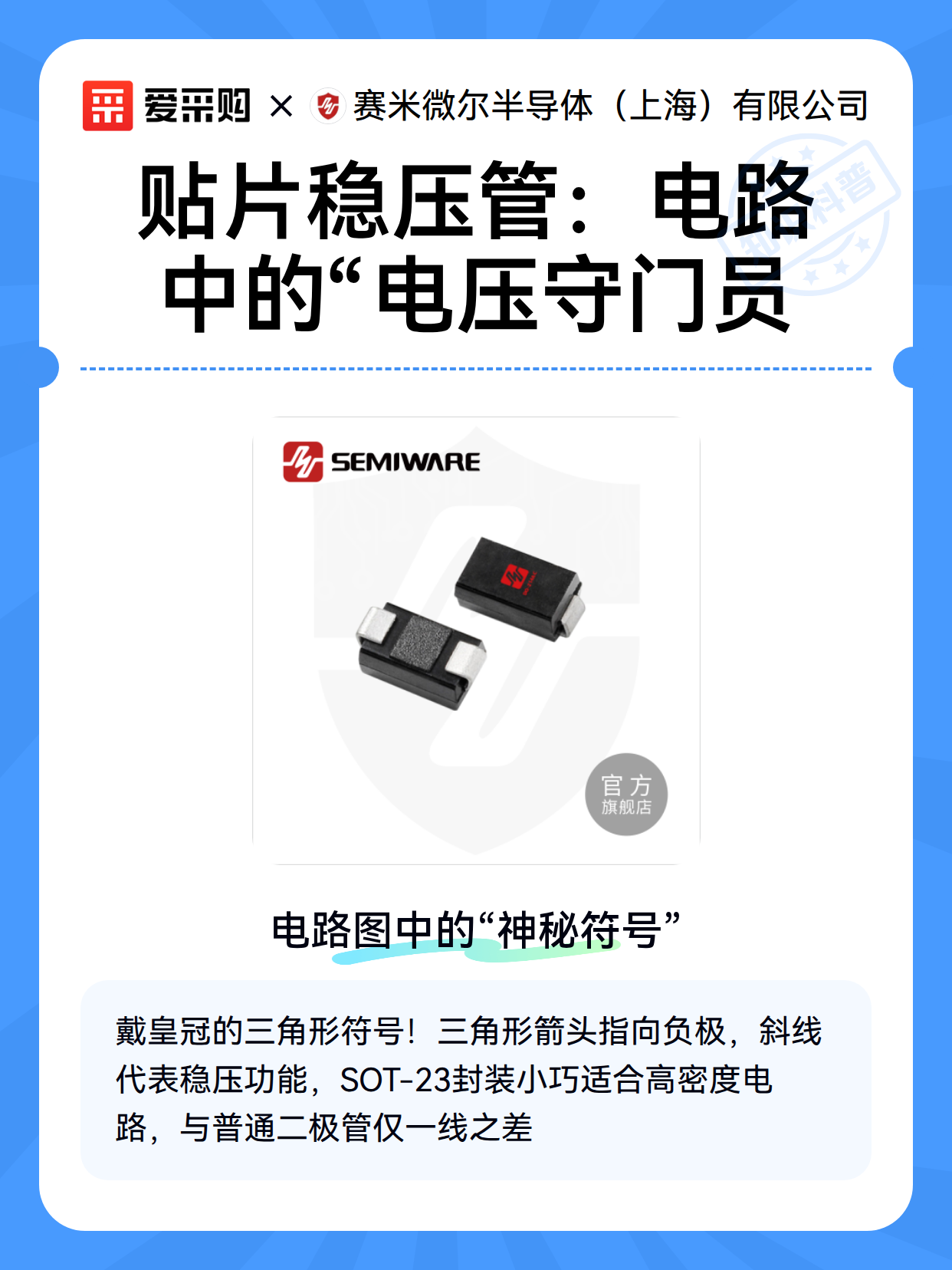

贴片稳压管：电路中的“电压守门员

一、电路图中的“神秘符号”

贴片稳压二极管在电路图里像极了戴皇冠的三角形——一个带斜线的三角形箭头指向负极，旁边标注型号如“1N4733A”。这个符号藏着两个关键信息：

1. 稳压特性：三角形箭头代表电压调节方向，就像水坝控制水流

2. 极性标识：斜线指向的是负极，安装时需严格对应电路板标识有趣的是，这个符号和普通二极管的区别仅在于多了一条斜线，就像给普通二极管戴上了“稳压帽”。实际焊接时，贴片型号（如SOT-23封装的）比传统直插式更小巧，适合高密度电路设计。

二、稳压原理：电压界的“自动调温器”

想象你正在用恒温水壶烧水：当水温超过设定值时，温控器自动断电；温度降低时又重新加热。稳压二极管的工作原理与之类似：

1. 反向击穿状态：正常工作时反向偏置，当电压超过临界值（如5.1V）时突然导通

2. 动态平衡：电压升高时电流增大，通过电阻分压维持输出电压稳定

3. 精度控制：不同型号对应不同稳压值，误差通常在±2%~±5%实验数据显示，在10mA~100mA电流范围内，优质稳压二极管能将电压波动控制在±0.1V以内，就像给电路装了个“电压缓冲垫”。

三、选型与应用的三大黄金法则

挑选稳压二极管就像给手机选充电宝，需要匹配三个核心参数：

1. 稳压值（Vz）：必须略高于电路正常工作电压，留出10%~15%余量

2. 功率耗散（Pd）：计算方式为Pd=(Vin-Vz)×Iz，例如12V转5V时，若电流200mA，需选择Pd≥1.4W的型号

3. 封装类型：0402/0603贴片适合便携设备，DO-41直插式便于维修更换典型应用场景包括：

• 电源输入端防浪涌

• 运算放大器基准电压源

• LED驱动电路过压保护有趣的是，某些高端型号（如TL431）通过外部电阻还能实现可调稳压，就像给电压装了“滑动变阻器”。
