钣金折弯半径：内R还是外R

一、内R与外R：折弯半径的“双胞胎”

钣金折弯时，金属板会沿着模具边缘发生塑性变形，形成弯曲的几何形状。这里的“折弯半径”指的是弯曲部分的圆弧半径。内R是弯曲内侧的半径，外R则是弯曲外侧的半径。两者就像一对“双胞胎”，总是同时出现，但数值不同：外R=内R+板厚。例如，用2mm厚的钢板折90°弯，内R选1mm时，外R就是3mm。为什么会有这种差异？因为金属在弯曲时，内侧被压缩，外侧被拉伸，中间层（中性层）长度不变。中性层的位置取决于材料特性和弯曲角度，通常位于板厚的40%-50%处。设计时，内R更受关注，因为它直接影响弯曲处的强度和应力分布。

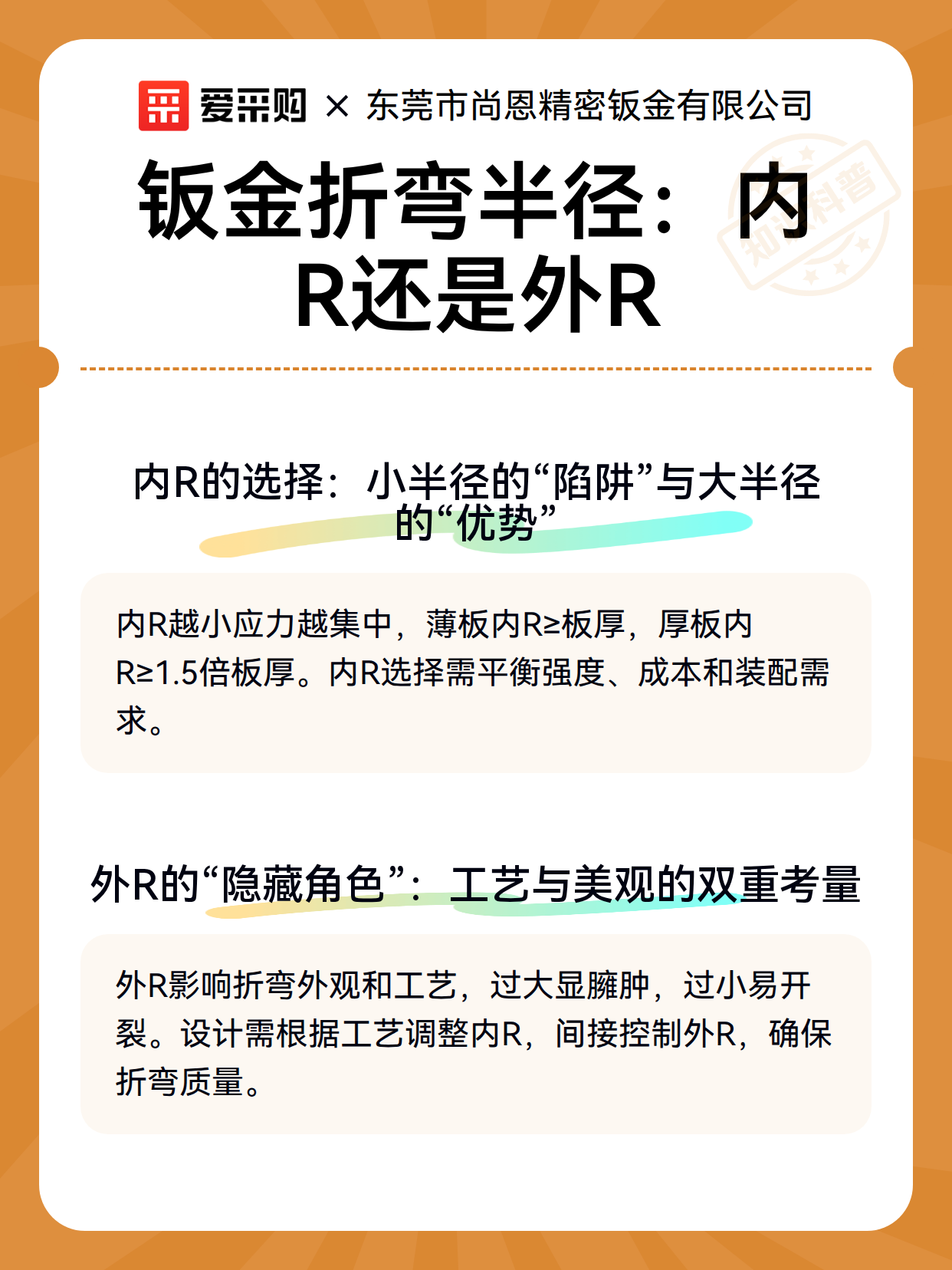

二、内R的选择：小半径的“陷阱”与大半径的“优势”

内R越小，弯曲处的应力越集中。就像用小锤子敲铁片，敲得越尖，变形越剧烈，越容易开裂。因此，薄板（≤2mm）的内R通常≥板厚，厚板（＞2mm）的内R建议≥1.5倍板厚。例如，1mm厚的铝板，内R选1mm或1.5mm更安全；3mm厚的碳钢板，内R选4.5mm更合适。但内R也不是越大越好。过大的内R会增加材料用量，还可能影响后续装配。比如，设计一个机箱的折弯边，如果内R过大，可能导致与其他部件干涉。因此，内R的选择需要在强度、成本和装配之间找到平衡点。

三、外R的“隐藏角色”：工艺与美观的双重考量

虽然外R由内R和板厚决定，但它的数值会影响折弯后的外观和工艺。例如，外R过大时，弯曲处会显得“臃肿”，影响整体美观；外R过小时，弯曲处可能因拉伸过度而出现裂纹或起皱。因此，在实际设计中，外R的数值也需要间接控制。此外，外R还与折弯工艺有关。比如，采用“压底折弯”时，外R会更接近模具半径；而采用“自由折弯”时，外R会因材料回弹而略大于模具半径。因此，设计时需要根据具体的折弯工艺调整内R，从而间接控制外R。
