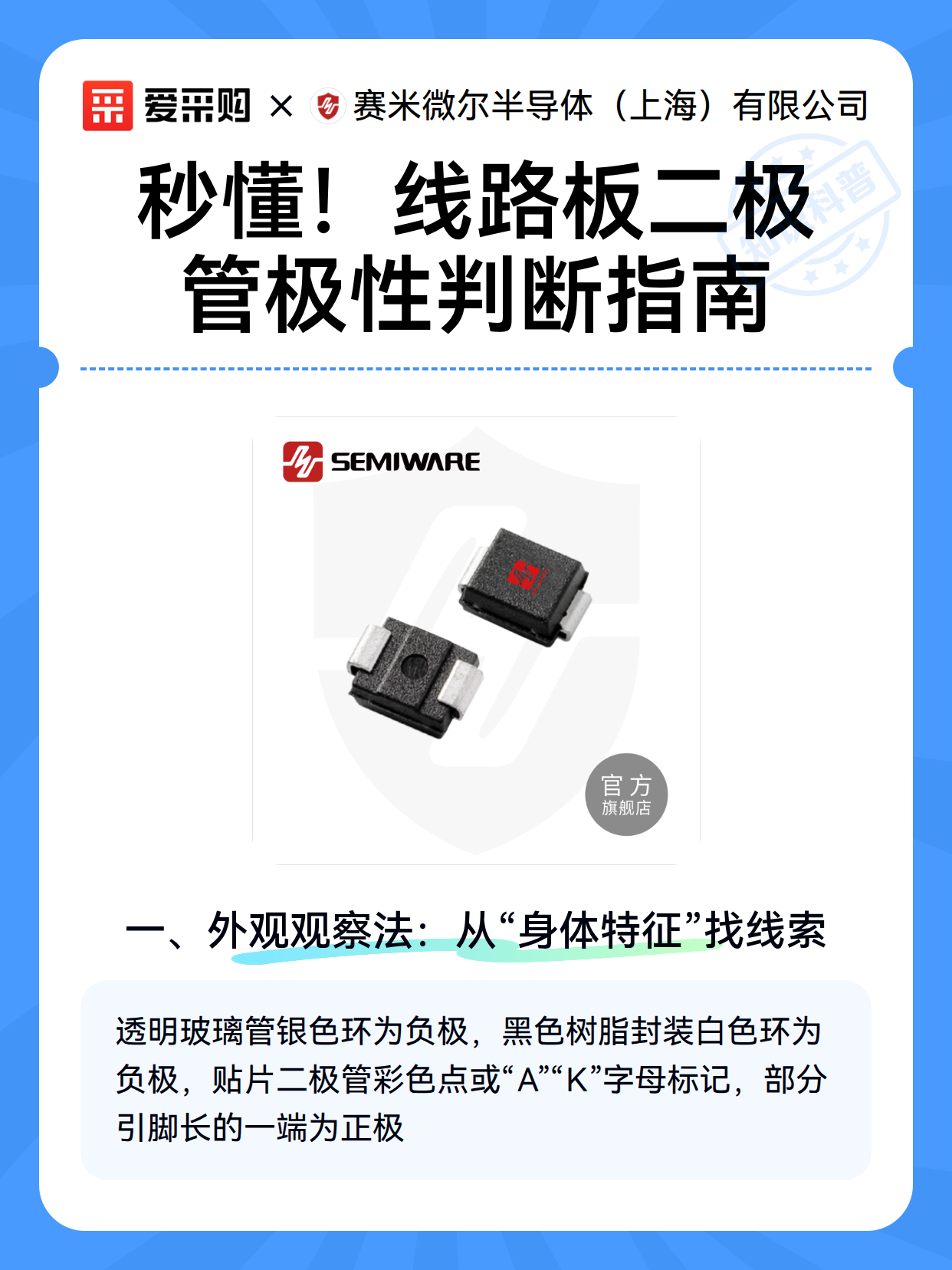

秒懂！线路板二极管极性判断指南

一、外观观察法：从“身体特征”找线索

二极管就像电路板上的“单行道”，电流只能单向通过。观察它的外观，往往藏着极性密码：

• 玻璃封装：透明玻璃管内能看到银色环的是负极，另一端为正极（类似“银环戴帽”的标志）

• 黑色树脂封装：通常会在负极一侧印有白色色环，像给负极戴了“白围巾”

• 贴片二极管：常见两种标记：

1. 一端带彩色点（多为正极）

2. 表面印有“A”“K”字母（A为正极，K为负极）

• 引脚长度：部分二极管正极引脚比负极长1-2mm（但不可完全依赖，部分产品无此特征）

二、工具检测法：万用表的“电流试探”

当外观标记模糊时，万用表是最可靠的“极性侦探”：

1. 调档：将万用表调至二极管档（带“二极管符号”的档位）

2. 红黑表笔：红笔接假设正极，黑笔接假设负极

3. 读数判断：

• 若显示“0.5-0.7V”（硅管）或“0.2-0.3V”（锗管），且蜂鸣器不响，说明假设正确（红笔接正极）

• 若显示“OL”（超量程）或蜂鸣器响，说明极性接反小技巧：若没有二极管档，可用电阻档（×1k档），正接时电阻小，反接时电阻大

三、电路图辅助法：图纸里的“极性地图”

对于已安装的二极管，电路图是最直接的“极性说明书”：

• 符号识别：二极管在电路图中用三角形加竖线的符号表示，三角形高端指向电流流动方向（即正极）

• 标注查找：部分图纸会直接标注“+”“-”或“A”“K”

• 元件清单：查阅BOM表（物料清单），找到对应二极管型号，通过规格书确认极性案例：某维修案例中，维修员通过比对电路图上二极管符号方向，快速定位了反接的元件，避免了盲目测试可能造成的二次损坏
