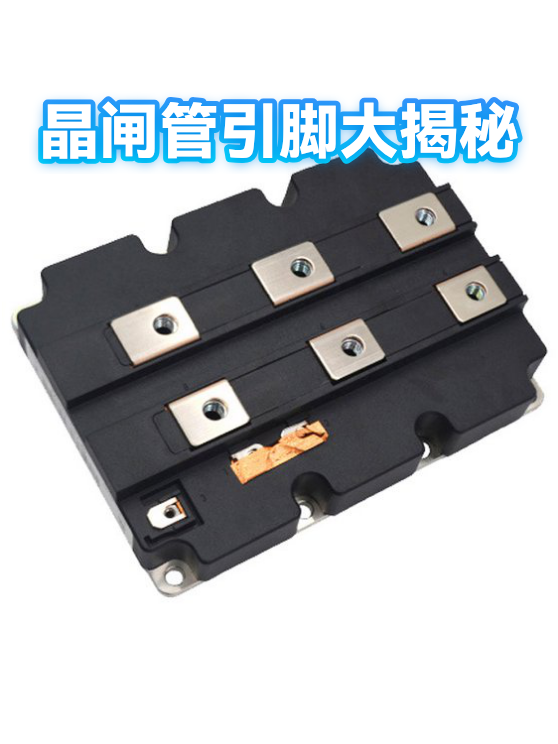

晶闸管引脚大揭秘

一、晶闸管引脚基础：三兄弟的分工

晶闸管就像一个智能水闸，三个引脚分别是：阳极（A）、阴极（K）和控制极（G）。阳极是电流的入口，阴极是出口，控制极则是开关把手——给它一个小信号，就能控制大电流的通断，就像用遥控器开关电视一样方便！

二、引脚功能详解：各司其职的电路卫士

1. 阳极（A）：电路中的“电源入口”，负责接收正向电压，为电流提供通道。当晶闸管导通时，电流从阳极流入，就像水从水库流入管道。

2. 阴极（K）：电路的“回流出口”，电流从这里流出完成回路。导通状态下，阴极与阳极之间形成低电阻通道，就像水闸完全打开时水流顺畅。

3. 控制极（G）：电路的“智能开关”，通过施加正向脉冲电压触发导通。它不需要持续供电，只需短暂信号即可控制大电流，就像用遥控器轻轻一按就能控制灯光。

三、引脚识别技巧：三招搞定区分难题

1. 看封装标记：多数晶闸管会在外壳标注引脚功能，如“A”、“K”、“G”或数字1、2、3对应阳极、阴极、控制极，就像手机接口标有“充电口”一样直观。

2. 查数据手册：如果外壳无标记，可通过型号搜索数据手册，其中会明确标注引脚排列顺序，就像查字典找生字释义一样简单。

3. 万用表检测：用二极管档测量引脚间电压降：阳极与控制极间正向压降约0.7V，阴极与控制极间无压降，就像用尺子量身高区分不同身高的人。
