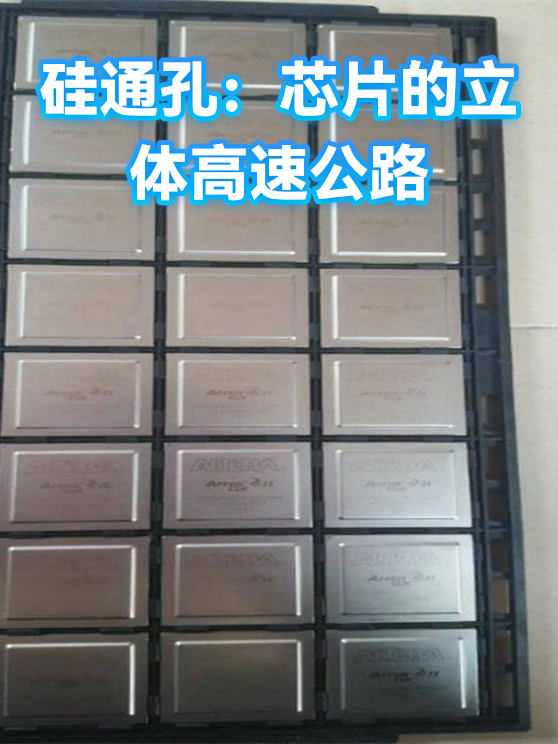

硅通孔：芯片的立体高速公路

一、芯片里的「立体电梯」：硅通孔是什么？

想象你住在30层的公寓，但只有楼梯没有电梯——这就是传统芯片的困境。硅通孔（TSV）就像在芯片内部打通的垂直电梯，通过在硅晶圆上钻出微米级孔洞并填充金属（通常是铜），让不同层级的电路能直接通信。这种三维堆叠技术让芯片性能飙升：数据传输距离缩短99%，功耗降低35%，运算速度提升3倍以上。就像把单层停车场变成立体车库，空间利用率直接翻倍。

二、从实验室到生产线：硅通孔的制造魔法

制造硅通孔需要经过「钻孔-绝缘-镀铜-抛光」四步曲：首先用激光或深反应离子刻蚀（DRIE）在硅晶圆上打出5-20微米的孔洞（约头发丝的1/5）；接着用二氧化硅做绝缘层防止短路；然后通过电镀让铜充满整个孔洞；最后用化学机械抛光（CMP）把表面磨平。整个过程要在超净间完成，一粒灰尘都可能让芯片报废。目前较先进的工艺能实现10微米间距的TSV阵列，相当于在指甲盖上建起100层高楼。

三、未来已来：硅通孔的科幻应用

这项技术正在改写电子设备规则：手机处理器用TSV堆叠后，面积缩小40%却能塞进更多核心；医疗植入设备通过TSV实现无线充电+实时监测二合一；甚至有实验室用TSV把存储芯片和处理器直接「焊接」在一起，让数据传输速度突破物理极限。更疯狂的是，科学家正在研究光子硅通孔——用光代替电子传输数据，这可能让未来芯片的运算速度再提升1000倍。当2D芯片遇到物理极限，硅通孔正在打开3D集成的新纪元。
