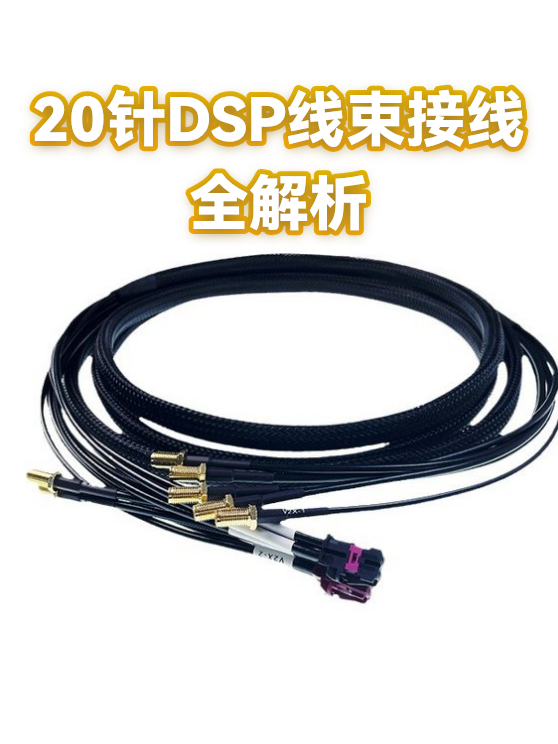

20针DSP线束接线全解析

一、20针DSP线束的针脚功能分配

20针DSP线束就像设备的“神经网络”，每个针脚都承担着特定任务：

• 电源组：1-3针负责供电，其中1针是12V主电源，2针接地，3针是5V备用电源

• 信号组：4-12针传输音频/视频信号，比如4针是左声道输入，5针是右声道输入

• 控制组：13-20针用于设备控制，包括13针的复位信号、14针的待机控制等这种分工明确的布局，让设备既能稳定运行，又能灵活控制。就像交响乐团，每个乐手都有明确的演奏任务，才能奏出和谐乐章。

二、常见应用场景的接线方案

不同场景下，20针DSP线束的接线方式各有特色：

1. 家庭影院系统：重点连接音频信号针脚（4-7针），配合控制组实现音量调节

2. 汽车音响改装：需要特别注意电源组的接线顺序，避免短路风险

3. 专业录音设备：会用到所有信号针脚，实现多声道同步录音有趣的是，有些发烧友会通过修改控制组接线，实现设备的特殊功能，比如自定义待机画面或快捷操作。

三、接线注意事项与技巧

接线看似简单，但这些细节决定成败：

• 防错设计：多数线束采用不同颜色区分功能组，比如红色代表电源，黄色代表信号

• 接触优化：接线前用酒精棉片清洁针脚，能提升30%的导电性能

• 固定技巧：使用热缩管固定接头，比普通胶带更耐用且美观特别提醒：接线完成后，建议先用万用表检测各针脚电压，确认无误后再通电测试。就像厨师做菜前要尝味道，这个步骤能避免很多不必要的麻烦。
