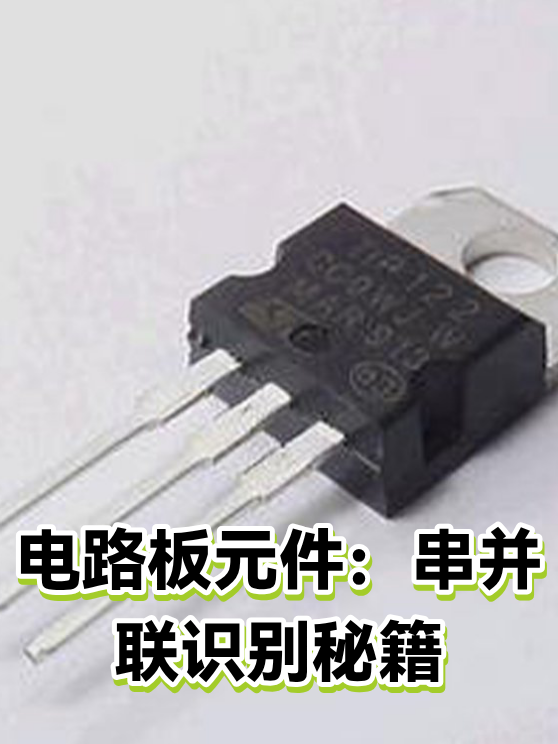

电路板元件：串并联识别秘籍

一、串并联的“外貌特征”大揭秘

判断元件是串联还是并联，不用拆电路板也能搞定！串联就像“排队过独木桥”，电流依次通过每个元件，所以你会看到元件首尾相连，中间没有分叉点。比如电阻串联时，每个电阻的末端都连着下一个电阻的开头，形成一条“直线”。并联则像“多车道高速公路”，电流在分支点分成多路，分别通过不同元件后再汇合。比如电容并联时，所有电容的“正极”都连在一起，“负极”也连在一起，形成“树状”结构。用万用表测电压时，串联元件的电压会相加，而并联元件的电压处处相等——这也能帮你反向验证判断结果！

二、元件好坏的“体检三步法”

判断元件是否损坏，先看外观：电容鼓包、电阻烧黑、二极管发白，这些都是“病入膏肓”的信号。如果外观正常，再用万用表“听诊”：测电阻时，正常元件会显示固定阻值，若显示“无穷大”或“0”则可能损坏；测电容时，用万用表的电容档，读数应接近标称值，若偏差过大或不稳定，说明电容漏液或老化。对于二极管和三极管，万用表的二极管档能派上大用场：正常二极管正向导通时显示约0.6V电压，反向截止时显示“1”（无穷大）；若正反向都导通或都不导通，说明二极管击穿或断路。三极管则需测三个引脚之间的导通性，正常时应符合“发射结正偏、集电结反偏”的规律，否则就是“罢工”了。

三、实操中的“避坑指南”

新手常犯的错误是忽略“寄生参数”：比如测量并联电容时，若电容值较小，万用表的内阻可能影响测量结果，导致读数偏低。此时可改用更高精度的LCR表，或通过观察电容是否鼓包、漏液来辅助判断。另外，测量时一定要断电！带电操作不仅可能损坏万用表，还可能引发短路，烧毁元件甚至电路板。对于贴片元件（如SMD电阻、电容），由于体积小，焊接时易虚焊，测量前可先用放大镜检查焊点是否饱满，避免误判。最后记住：元件好坏的判断需要结合外观、测量值和电路功能综合分析，单凭一项指标下结论容易“误诊”哦！
