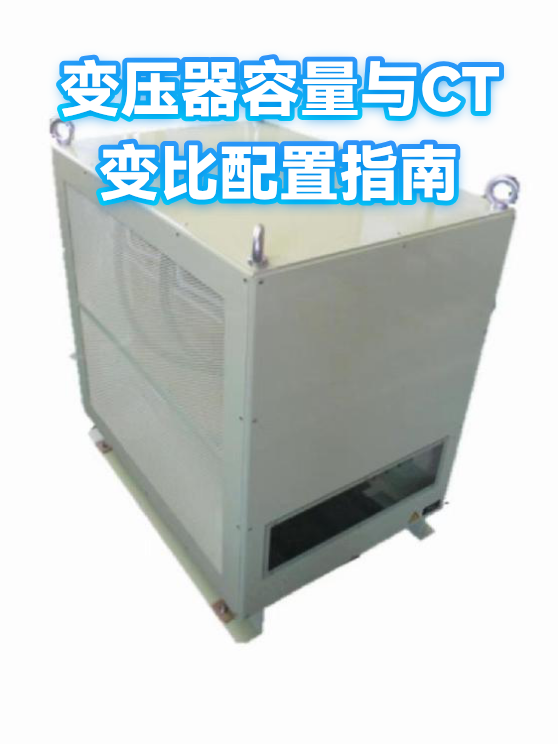

变压器容量与CT变比配置指南

一、CT变比配置的底层逻辑

电流互感器（CT）变比就像给变压器电流装了个“放大镜”，把大电流按比例缩小到仪表可测量的范围。例如1000/5的CT，就是把1000A的电流缩小200倍变成5A。配置时需遵循两个核心原则：

1. 安全冗余：CT额定电流应≥变压器额定电流的1.2倍，避免长期过载烧毁设备

2. 测量精度：实际运行电流尽量落在CT量程的30%-70%区间，就像用秤称重——称10斤东西用20斤量程的秤最准

二、三步搞定容量匹配

第一步：算出变压器额定电流

用公式：额定电流（A）= 容量（kVA）×1000 /（1.732×电压（kV））

例如1000kVA/10kV变压器，额定电流=1000×1000/(1.732×10)=57.7A

第二步：确定CT一次侧电流

根据计算结果选择略大的标准值：

• 57.7A→选75A一次侧CT

• 115A→选150A一次侧CT

• 230A→选300A一次侧CT

第三步：匹配二次侧电流

常规仪表选5A二次侧（兼容大多数保护装置），新型智能设备可考虑1A二次侧（减少线路损耗）

三、特殊场景的优化技巧

• 冲击负载场景：如电焊机、起重机等设备，CT变比需按最大瞬时电流的1.5倍配置，避免保护装置误动作

• 谐波污染环境：非线性负载会产生畸变电流，此时CT变比需降低20%使用，防止铁芯饱和导致测量失真

• 多台并联运行：当多台变压器并联时，CT变比需按总容量计算，且各支路CT变比必须一致，否则会引发保护逻辑混乱

实操案例：某工厂新增2000kVA变压器，经计算额定电流115A。考虑到未来扩容可能，最终选用200/5的CT，既满足当前需求又预留30%裕量，实际运行电流稳定在量程的58%，测量精度达到0.2级。
