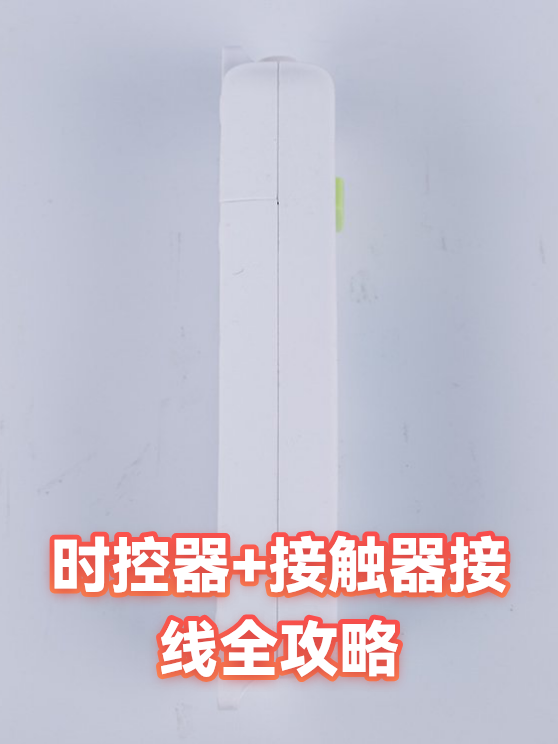

时控器+接触器接线全攻略

一、接线前必知：时控器与接触器的CP关系

时控器就像电路的「闹钟」，负责定时开关；接触器则是「大功率开关」，能控制电机、水泵等大电流设备。二者配合就像手机闹钟+开关插座——时控器发出信号，接触器执行开关动作。

• 核心原理：时控器输出220V信号→接触器线圈通电→触点闭合→主电路导通

• 安全提示：接线前务必切断电源！用万用表确认无电后再操作

• 工具准备：十字螺丝刀、剥线钳、绝缘胶带（建议使用不同颜色电线区分功能）

二、单相电路接线实操（220V设备）

以控制一盏路灯为例，分四步走：

1. 时控器接线

• 火线（L）接时控器「进线端」

• 零线（N）接时控器「零线端」

• 输出端接接触器线圈A1/A2（不分正负）

2. 接触器接线

• 主触点L1接电源火线

• 主触点T1接路灯火线

• 零线直接连接路灯（无需经过接触器）

3. 接地处理

• 金属外壳设备必须接地！将接触器外壳接地端与地线可靠连接

4. 测试验证

• 设置时控器定时（如18:00开，6:00关）

• 用万用表测量接触器输出端电压

• 观察路灯是否按设定时间亮灭

三、三相电路接线技巧（380V设备）

控制三相电机时需注意：

1. 时控器选择

• 必须使用380V时控器（220V型号无法直接控制三相电路）

• 或采用「220V时控器+中间继电器」组合方案

2. 接触器选型

• 根据电机功率选择接触器额定电流（如7.5kW电机配25A接触器）

• 三相接触器需同时接三根火线（L1/L2/L3）

3. 典型接线方案

• 方案A：时控器直接控制接触器线圈（适用于小功率电机）

• 方案B：时控器→中间继电器→接触器（适用于大功率或需要信号隔离的场景）

4. 保护措施

• 必须安装热继电器防止电机过载

• 建议加装漏电保护开关提高安全性

常见问题：

• 接触器嗡嗡响？可能是线圈电压不匹配或触点氧化

• 时控器无输出？检查时间设置是否正确，或用螺丝刀短接输出端测试

• 电机反转？任意调换接触器主触点两相接线即可
