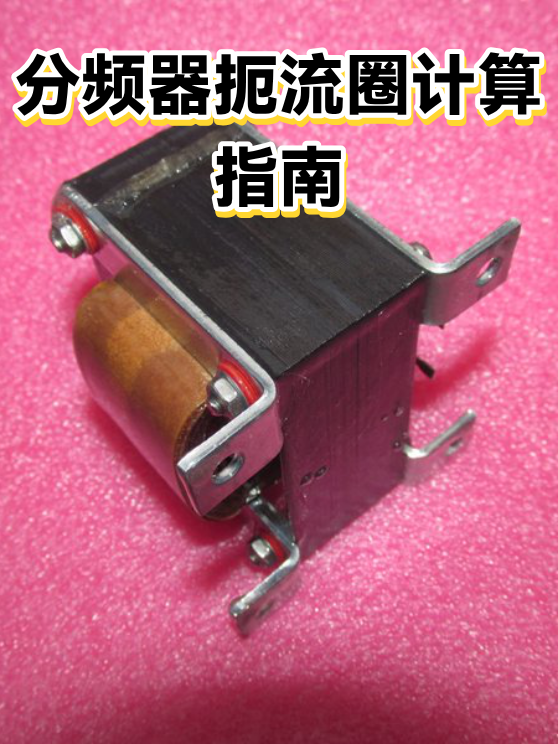

分频器扼流圈计算指南
深圳市铭顺信电子有限公司成立于2008年，总部位于深圳市福田区华强北核心商圈，专注电子元器件领域15年。主营集成电路、连接器、继电器、存储器等全品类电子元件，产品广泛应用于工业控制、智能家居及通信设备领域。凭借原厂直采渠道与资深技术团队，为全球客户提供一站式电子元件解决方案，品质可靠，服务专业。
本文解析分频器扼流圈的计算公式，涵盖电感量计算、频率响应优化及实际应用中的关键参数选择，帮助读者掌握扼流圈设计的核心逻辑。
一、分频器扼流圈的核心公式
分频器扼流圈的核心任务是“隔离”不同频率的信号，让低音单元专注低频，高音单元专注高频。其电感量（L）的计算公式是：**L = R / (2πf)**，其中R是负载阻抗（如音箱阻抗），f是分频频率。例如：
给8Ω音箱设计低通滤波器，分频点设为2kHz，电感量≈0.64mH
若分频点降到1kHz，电感量需翻倍至1.27mH这个公式像“频率开关”——频率越高，电感对信号的阻碍越大，从而实现频率分割。
二、频率响应的优化技巧
单纯套用公式可能让分频器“偏科”：低频滚降太陡或高频泄漏太多。这时需引入Q值（品质因数）调整：
低频优化：Q值越高，低频衰减越平缓（如Q=0.7时，-6dB/oct斜率；Q=1.0时更陡峭）
高频抑制：通过并联电容（C = 1 / (2πf²L)）形成“陷波点”，进一步削弱高频信号
实际调试：用示波器观察分频点附近的频率响应，微调电感或电容值，让曲线更平滑
三、选型与实操的避坑指南
计算出的电感量只是理论值，实际选型需考虑：
磁芯材料：铁氧体适合低频（<10kHz），铁粉芯适合中高频（10kHz-1MHz），金属膜电感适合高频（>1MHz）
线径选择：电流越大，线径越粗（如100W功放需用2mm²以上漆包线）
物理尺寸：大电感可能装不进分频器外壳，需在电感量和体积间平衡
温度影响：电感值会随温度变化（铁氧体在高温下电感量下降约5%），需预留调整余量实操时建议先仿真（如用LTspice），再焊接实物测试，避免“理论完美，实际翻车”。
