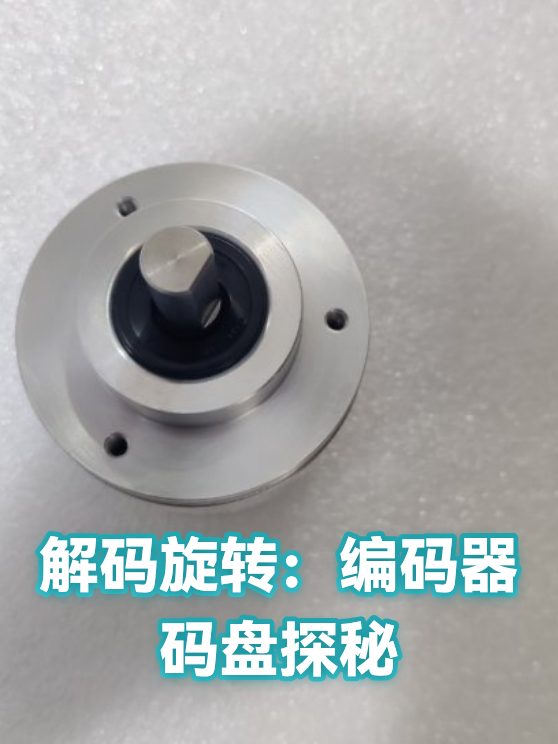

解码旋转：编码器码盘探秘

一、码盘基础：旋转的密码本

想象一个会说话的齿轮——当它旋转时，每转一圈都在用特殊语言传递信息，这就是编码器码盘的核心功能。码盘本质是刻有精密图案的圆盘，通常由金属或玻璃制成，表面分布着透明与不透明的刻线，像极了二进制世界的摩斯密码。

• 增量式码盘：通过A/B相脉冲计数，每转产生固定数量脉冲，适合测量速度变化

• 绝对式码盘：每个位置对应唯一编码，断电重启仍能准确定位，常用于精密机械控制

• 混合式码盘：结合两者优势，既提供位置信息又支持速度测量

二、信号转换：光与电的魔法

当码盘旋转时，光源（LED）发出的光穿过刻线间隙，在光电传感器上形成明暗交替的光斑。这个过程就像用光在给旋转运动'拍照'，每转一圈就能捕获数千张'光影快照'。

1. 增量式信号处理：

• A/B相脉冲相位差90°，通过判断先后顺序确定旋转方向

• Z相脉冲每转产生一次，用于校准初始位置

• 脉冲频率与转速成正比，转速越高'快门速度'越快

2. 绝对式信号解码：

• 格雷码排列避免二进制跳变误差

• 多圈编码器通过齿轮组扩展测量范围

• 实时输出当前角度值，无需累计计算

三、应用优化：让测量更精准

在工业现场，码盘就像精密仪器的'眼睛'，但环境干扰会让这双眼睛'近视'。通过这些技巧可以显著提升测量稳定性：

• 安装对齐：确保码盘与轴垂直度≤0.1mm，避免偏心误差

• 信号滤波：采用RC电路或数字滤波消除高频噪声

• 温度补偿：金属码盘热胀冷缩时，通过算法修正测量值

• 防尘设计：在光电传感器处加装密封罩，防止油污遮挡刻线

某自动化生产线改造案例显示，优化后的编码器系统将定位误差从±0.5°缩小到±0.02°，使机械臂抓取成功率提升至99.8%。
