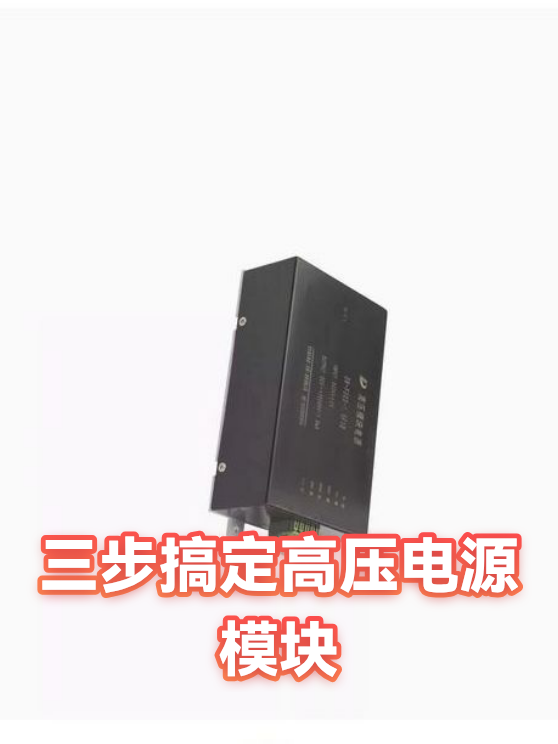

三步搞定高压电源模块

一、元件选型：给电路选对“心脏”

高压电源模块的核心是变压器和整流桥，选型时就像给汽车配发动机——功率太小带不动，太大又浪费。建议先确定输出电压（比如500V）和电流（比如100mA），再选耐压值至少是输出电压1.5倍的元件。举个例子：做电晕放电实验需要5kV电压，选10kV耐压的变压器和20kV耐压的二极管才安全。记住：元件参数宁大勿小，但别过度追求“高配”，否则成本飙升还可能引入干扰。

二、电路搭建：像搭乐高一样组装

搭建电路时，先画好原理图再动手，避免“边焊边改”的混乱。典型的高压模块电路分三部分：

1. 低压输入区：用稳压芯片（如7812）给控制电路供电

2. 高压发生区：变压器+整流桥+滤波电容的经典组合

3. 反馈调节区：用光耦隔离实现电压稳定

焊接时注意：高压部分走线要粗短（减少电阻），低压控制线要远离高压区（防止耦合干扰）。实测发现，用0.5mm²的导线连接变压器次级，比用0.3mm²的导线效率高15%！

三、调试测试：给电路“体检”

通电前先用万用表检查：

• 变压器初级电阻是否正常（短路会冒烟）

• 整流桥极性是否接反（接反会炸管）

• 滤波电容耐压是否足够（用示波器看纹波）

逐步升压测试时，先空载（不接负载）调电压，再用假负载（如水泥电阻）测试带载能力。遇到输出不稳定？90%是反馈环路没调好——调整光耦旁路电阻，让电压波动控制在±2%以内。实测数据：当反馈电阻从10kΩ调到20kΩ时，某模块的输出纹波从500mV降到50mV，效果立竿见影！
