电路板元件型号解码指南
·
东莞市汉科防静电有限公司
东莞市汉科防静电有限公司，2016年成立于广东省东莞市，主营无尘布、无尘纸等，专业权威，经验丰富。
介绍：
本文揭秘电阻、电容、二极管等元件的型号识别方法，通过颜色、字母、数字组合快速判断元件参数，教你轻松看懂电路板上的“摩斯密码”。

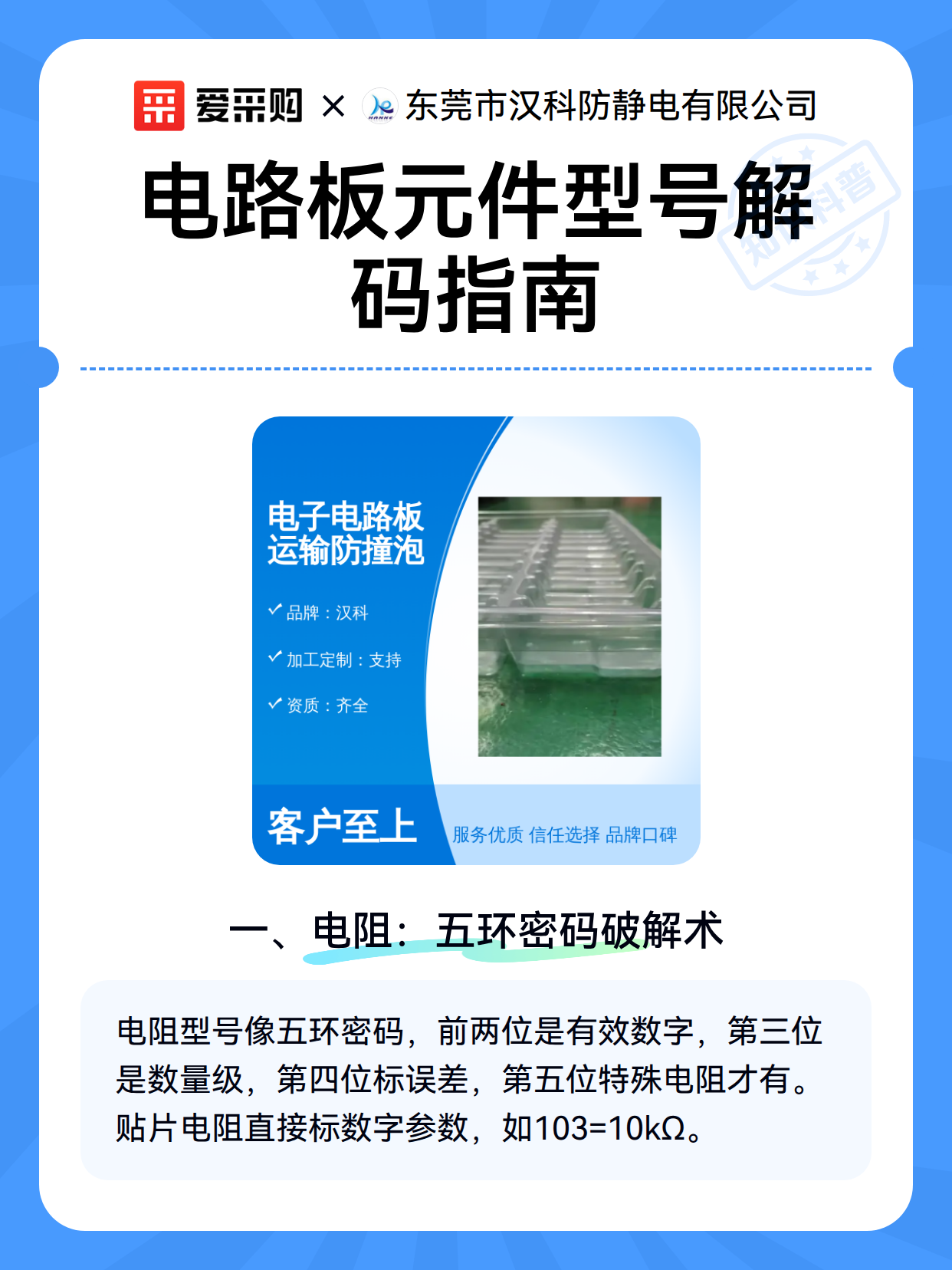

一、电阻：五环密码破解术
电阻型号像一道五环密码，每个色环代表不同参数：
前两位：有效数字（棕1红2橙3...）
第三位：数量级（黑0棕1红2...）
第四位：误差范围（金±5%银±10%）
第五位：温度系数（特殊电阻才有）
举个栗子：棕黑红金→10×10²=1kΩ，误差±5%。遇到贴片电阻时，数字直接标参数（如103=10kΩ），前两位是有效数字，第三位是数量级。
二、电容：字母数字组合暗藏玄机
电容型号分两种剧本：
电解电容：
铝壳上印着「220μF 50V」→容量220微法，耐压50伏
贴片钽电容用色带标极性，长条带为正极
陶瓷电容：
数字组合「104」→10×10⁴pF=0.1μF
三位数中前两位是有效数字，第三位是数量级
字母后缀（如X7R）表示温度稳定性，X7R适合普通电路，C0G适合高频
三、二极管/三极管：字母里的参数密码
二极管：
1N4007→1N表示二极管，4007是型号序列
玻璃管封装常用色点标极性，银色环为负极
发光二极管（LED）长脚为正极，短脚为负极
三极管：
S8050→S表示NPN型，8050是型号
封装上印着「CBE」→从左到右依次是集电极、基极、发射极
金属壳三极管，扁平面对应引脚1，顺时针数123
小贴士：
遇到SMD元件（贴片式），可用手机放大镜看型号
参数模糊时，用万用表测电阻值辅助判断
相同型号不同封装（如直插与贴片），参数通常一致
