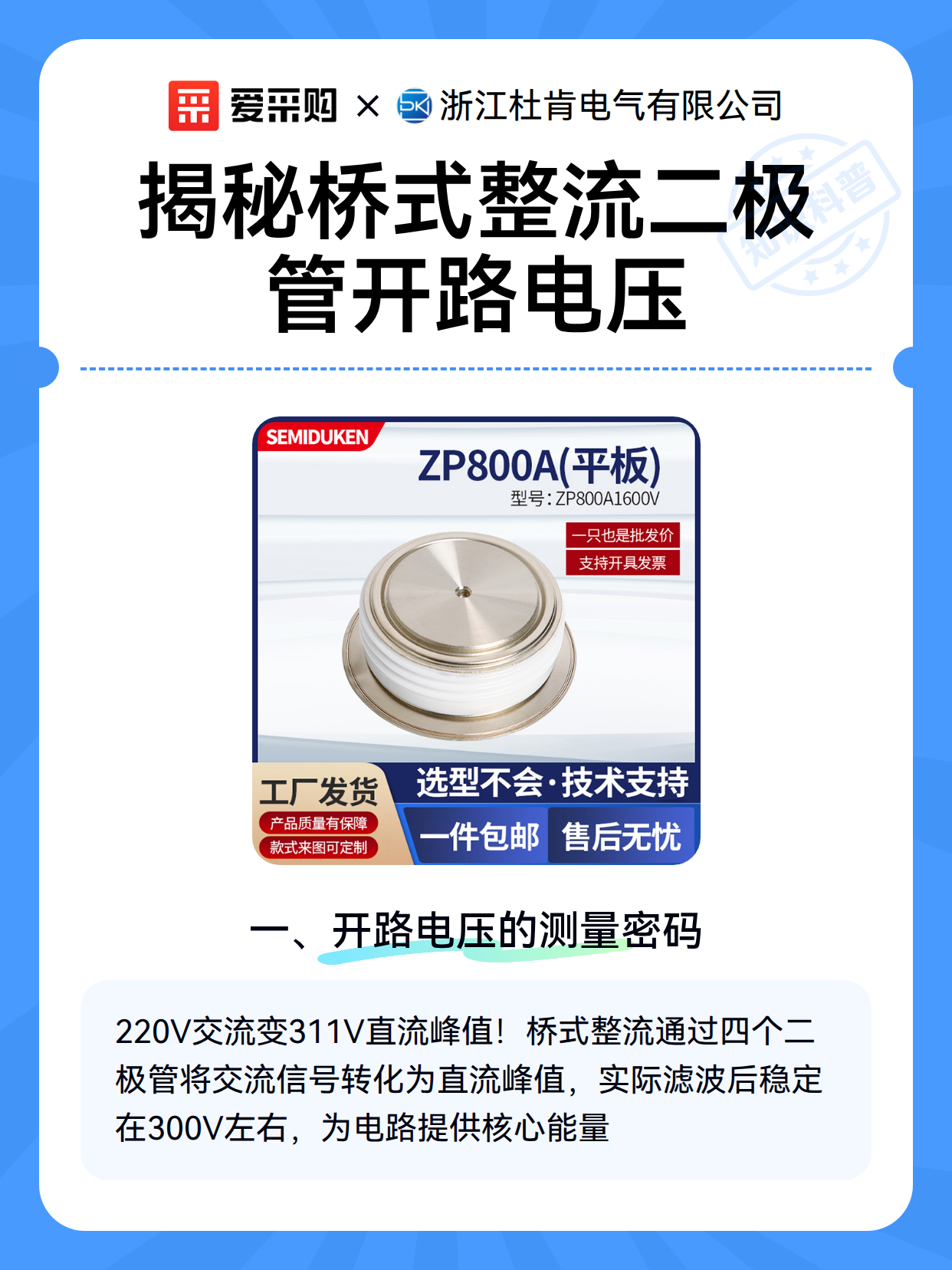

揭秘桥式整流二极管开路电压

一、开路电压的测量密码

：从输入到输出的魔法转换

桥式整流电路的开路电压，本质是交流电变直流电的“魔法结果”。当输入交流电压有效值为220V时，经过四个二极管组成的桥式结构后，输出的开路电压峰值可达311V（220V×√2）。这个数值就像给电路装了个“电压放大镜”，把交流信号的波动特性转化为直流信号的峰值特性。不过别被数字吓到，实际使用中我们更关注平均值——通过电容滤波后，这个峰值会变成更稳定的300V左右直流电，为后续电路提供能量。

二、电压设置的三大黄金法则

：安全与效率的平衡术

设置开路电压不是拍脑袋决定，而是需要遵循三个核心原则：

1. 输入匹配原则：根据电网电压波动范围（如198-242V），选择二极管耐压值至少为峰值电压的1.5倍，即466V以上更安全

2. 负载适配原则：当连接100Ω负载时，输出电流可达3A，此时需确保二极管额定电流大于3A，防止过热烧毁

3. 温度补偿原则：环境温度每升高25℃，二极管反向漏电流会增加1倍，因此在高温环境下要预留20%的电压余量

三、实战调试技巧

：让理论落地的三个关键动作

实际电路调试中，这三个动作能帮你避开90%的坑：

1. 示波器观察法：用双通道示波器同时监测输入交流和输出直流波形，当看到输出纹波小于5%时，说明滤波电容容量合适（通常取1000μF/100W）

2. 负载测试法：从空载逐步增加负载至额定值，用万用表监测电压跌落，当跌落不超过10%时，电路设计达标

3. 温度监控法：在二极管表面贴温度标签，连续工作2小时后，表面温度不应超过85℃，否则需要加强散热
