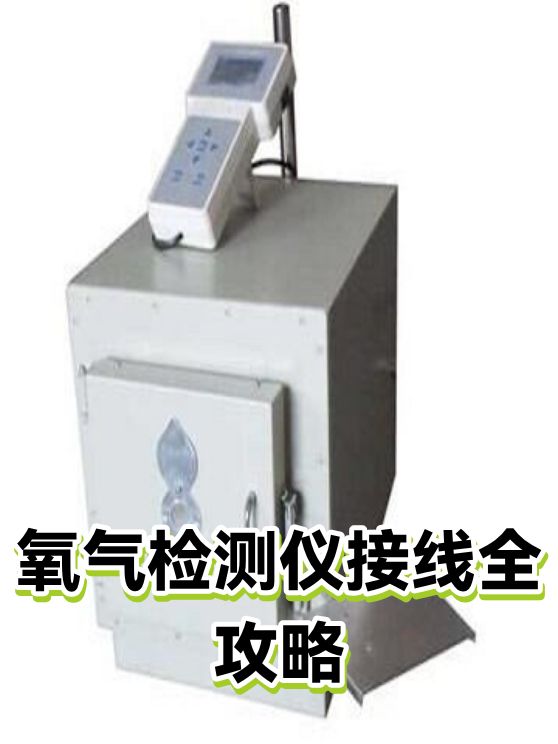

氧气检测仪接线全攻略
·
山盾科技(深圳)有限公司
山盾科技（深圳）有限公司，2014年成立于广东省深圳市，主营在线氧气检测仪、在线氦气检测仪等，专业权威，经验丰富。
介绍：
本文详解氧气检测仪接线步骤，从电源线、信号线到接地线，手把手教你安全完成接线，让检测仪快速投入使用。
一、接线前的准备：工欲善其事，必先利其器
接线前先检查工具包：十字螺丝刀、剥线钳、绝缘胶带必不可少，再准备一张接线图（部分检测仪背面自带）。
关键步骤：先断电！无论是接220V市电还是12V直流电，安全永远是第一位。如果检测仪需要连接报警器或中控系统，提前确认接口类型（常见4-20mA模拟信号或RS485数字信号）。
二、三步完成核心接线：电源、信号、接地
电源线：找到检测仪背面的“POWER”接口，红色接正极（L），黑色接负极（N），如果是三线制还需连接黄绿双色地线。
信号线：模拟信号用“IN+”和“IN-”，数字信号接“A+”和“B-”，注意屏蔽层要单端接地（避免信号干扰）。
接地线：用粗铜线连接检测仪外壳和接地桩，接地电阻建议小于4Ω（潮湿环境可降低要求）。
小技巧：接线后先用万用表测电压（确保无短路），再通电测试信号输出是否正常。
三、避坑指南：这些错误让90%新手翻车
反接电源：红色接负极？检测仪会直接“罢工”，甚至烧毁电路板！
信号线混用：把4-20mA线接到RS485接口，数据会乱码到让你怀疑人生。
接地不良：潮湿环境下未接地，检测仪可能频繁误报（因为静电干扰）。
线径过细：用0.3mm²电线接220V电源？发热起火风险直线上升！
冷知识：如果检测仪需要远距离传输信号（超过50米），建议加装信号放大器，否则数据会“衰减”到无法使用。
