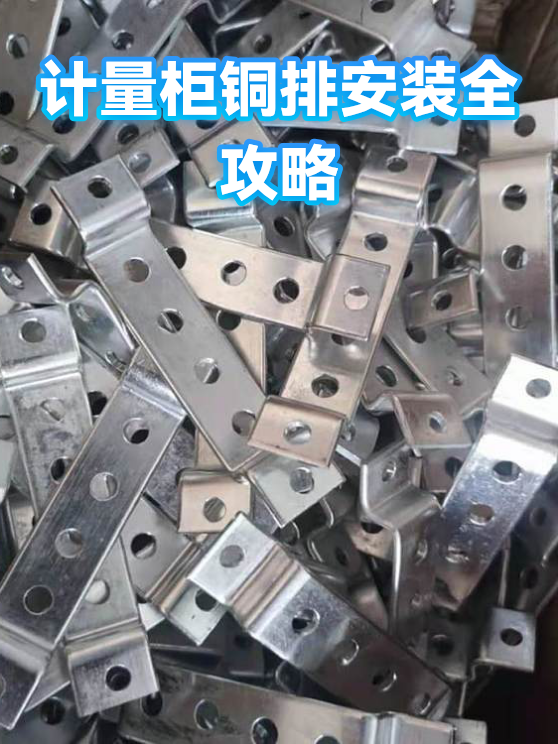

计量柜铜排安装全攻略

一、安装前的“装备检查”

安装铜排就像组装乐高，前期准备越充分，后期越省心。首先需要确认铜排规格是否匹配：根据电流大小选择合适截面积（比如1000A电流建议用120mm²铜排），长度要比实际测量值多预留5%的余量，防止安装时“手抖”导致长度不够。工具方面，除了常规的扳手、螺丝刀，一定要准备扭矩扳手（建议选择5-25N·m量程），因为铜排连接需要精确控制螺栓紧固力，力太大容易压裂绝缘层，力太小又会导致接触不良。环境检查也别忽视：安装前用干燥抹布清理柜内灰尘，特别是绝缘子表面；用红外测温仪检查柜体温度，如果超过40℃建议先降温再安装，高温会加速铜排氧化，影响导电性能。最后别忘了戴绝缘手套——铜排边缘锋利如刀，安全第一！

二、安装过程的“三步定位法”

第一步：固定支架。用水平仪调整支架角度，确保铜排安装后呈水平状态（误差不超过2mm），这一步直接影响后续导电效率。支架间距建议按铜排宽度1.5倍设置，比如60mm宽铜排，支架间距控制在90mm左右，既能保证支撑力，又方便散热。第二步：放置铜排。从计量表下方开始安装，先固定进线端再固定出线端，形成“从左到右”的电流走向。铜排与绝缘子接触面要涂抹导电膏（厚度约0.2mm），既能增强导电性，又能防止氧化。遇到需要折弯的铜排时，用专用弯排机操作，弯曲半径要大于铜排厚度的2倍（比如10mm厚铜排，弯曲半径至少20mm），避免折弯处应力集中导致断裂。第三步：连接螺栓。这是最容易出错的地方！螺栓要按“对角线”顺序紧固，先拧中间再拧两边，每次旋转角度不超过90°，分3次完成最终紧固。用扭矩扳手检查时，10mm螺栓扭矩控制在12-15N·m，12mm螺栓控制在18-22N·m，听到“咔嗒”声才算到位。

三、安装后的“细节检查”

完工后别急着通电！先用红外测温仪扫描所有连接点，正常温度应比环境温度高不超过10℃（比如室温25℃，铜排温度不超过35℃），如果某个点温度异常高，说明接触不良，需要重新紧固。接着用绝缘电阻测试仪测量铜排对地绝缘电阻，值应大于100MΩ，低于这个数值说明绝缘层受损，需要更换铜排或绝缘子。最后做通电测试：先空载运行30分钟，观察铜排是否有发热或异响；再逐步加载至额定电流，用钳形电流表测量各相电流是否平衡（误差不超过5%）。全部通过后，在铜排连接处贴上日期标签，方便后续维护时判断是否需要重新紧固——毕竟铜排会因热胀冷缩逐渐松动，建议每半年检查一次扭矩值。
