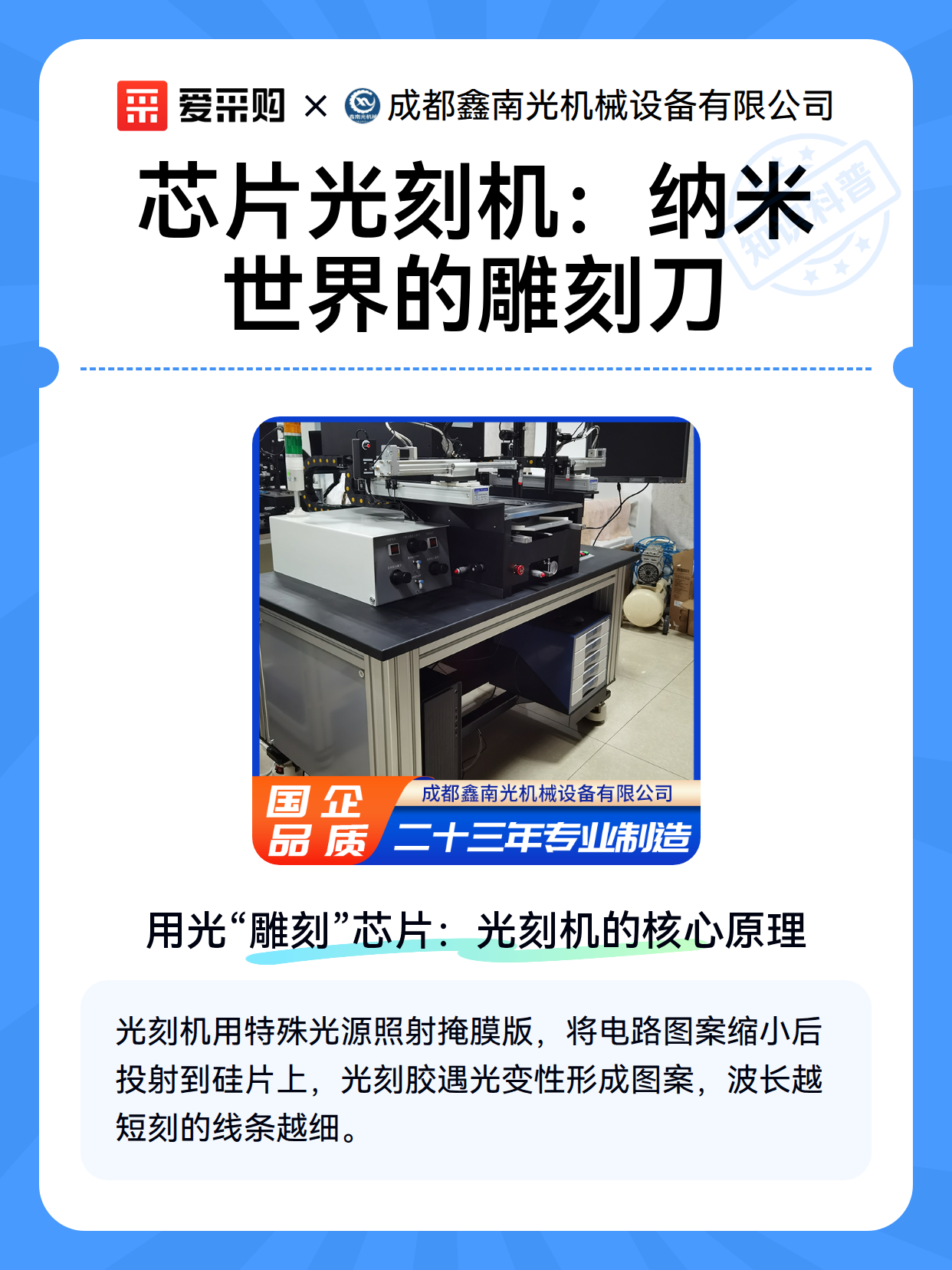

芯片光刻机：纳米世界的雕刻刀

一、用光“雕刻”芯片：光刻机的核心原理

想象用一把比头发丝细千倍的“光刻刀”，在硅片上刻出电路——这就是光刻机的核心任务。它的原理像极了老式投影仪：通过特殊光源（如深紫外光）照射掩膜版（印有电路图案的“底片”），将图案缩小后投射到涂有光刻胶的硅片上。光刻胶遇光会变性，未被照射的部分保持原状，形成“光刻图案”。这一步的关键在于光源的波长——波长越短，能刻的线条越细（目前较先进的EUV光刻机波长仅13.5纳米，相当于头发丝的万分之一）。

二、光刻胶：纳米世界的“魔法涂料”

光刻胶是光刻机的“灵魂配角”。它像一层隐形涂料，覆盖在硅片表面，遇到特定波长的光会分解或固化。曝光后，用化学溶液洗掉未变性的光刻胶，硅片上就留下了电路图案的“凹槽”。这个过程需要

极精准的控制：光刻胶的厚度、曝光时间、显影液浓度，任何一点偏差都会让电路“跑偏”。举个例子：7纳米芯片的光刻胶层厚度仅约100纳米，比一张纸薄千倍，误差必须控制在5纳米以内，否则整块芯片可能报废。

三、多镜头协同：从“投影”到“雕刻”的精密操作

光刻机不是简单“投影”，而是通过多组透镜系统将图案缩小并聚焦到硅片上。较先进的EUV光刻机内部有超过10万个精密零件，包括反射镜（用于折射极短波长的EUV光）、物镜（聚焦图案）和扫描台（移动硅片）。曝光时，掩膜版和硅片同步移动，像“边走边拍”的扫描仪，确保每一寸硅片都被精确刻录。这一过程需要

纳米级同步：掩膜版和硅片的移动误差必须小于0.1纳米（相当于原子直径的十分之一），否则电路会“断线”或“短路”。
