太阳智能仪接线指南

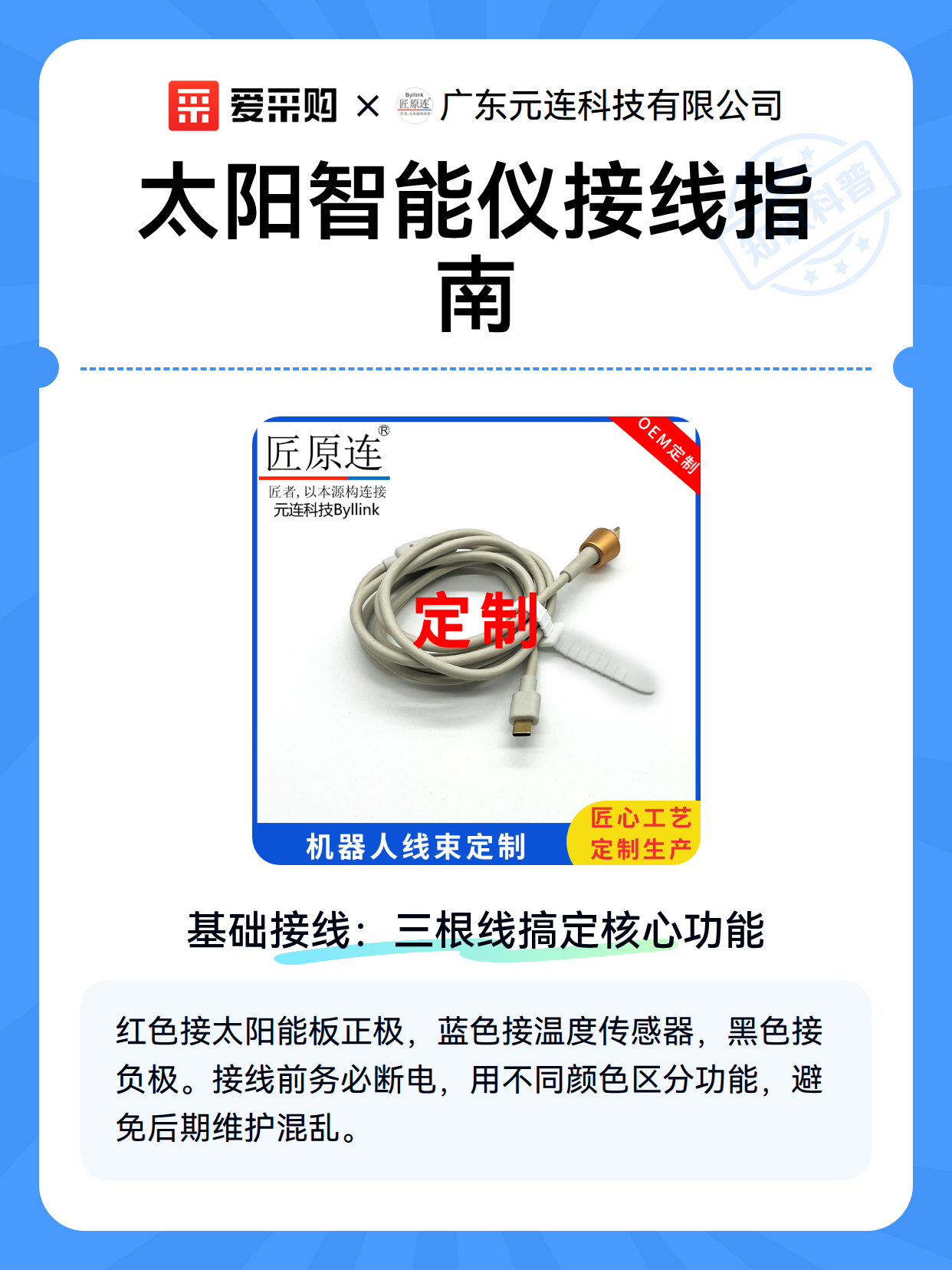

一、基础接线：三根线搞定核心功能

太阳能智能控制仪的接线就像搭积木一样简单，核心是三根关键线路：

• 红色线（电源正极）：连接太阳能板正极输出端，这是整个系统的能量来源，就像给设备“喂饭”的嘴巴

• 蓝色线（传感器线）：连接水箱温度传感器，实时监测水温变化，相当于给设备安装了“体温计”

• 黑色线（电源负极）：连接太阳能板负极和设备公共端，形成完整电路回路，就像给设备搭建了“回家”的路

实操技巧：接线前务必关闭总电源，用万用表确认无电压后再操作。建议使用不同颜色电线区分功能，避免后期维护时抓瞎。

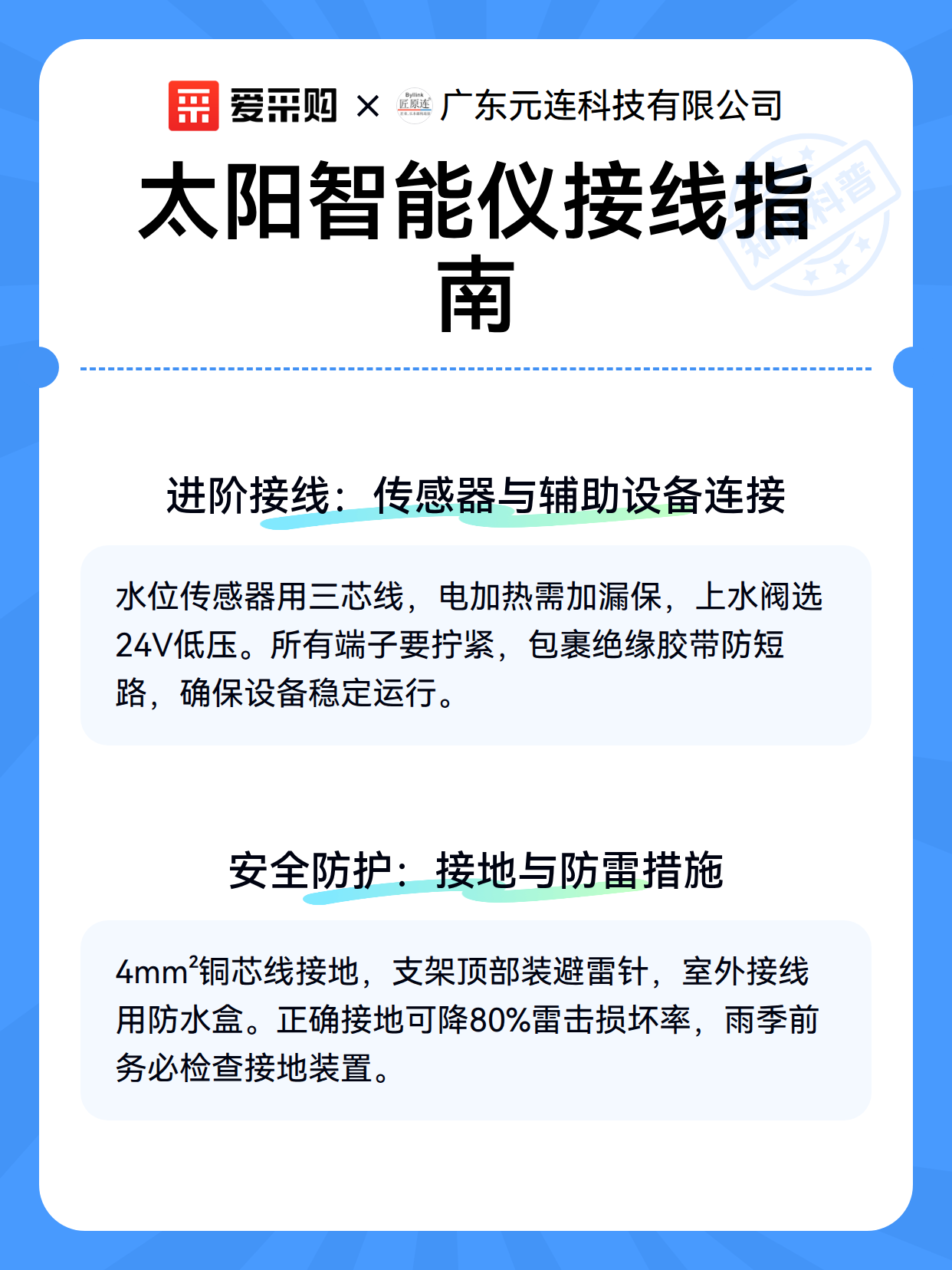

二、进阶接线：传感器与辅助设备连接

想要让控制仪发挥更大作用，这些进阶接线必不可少：

1. 水位传感器：通过三芯线连接，红色接正极，黑色接负极，黄色接信号输出端。安装时确保传感器垂直插入水箱，避免因倾斜导致测量误差

2. 电加热连接：使用防水接线端子连接控制仪的加热输出端和电加热棒，建议加装漏电保护开关，就像给设备穿上“防弹衣”

3. 上水阀控制：将电磁阀两根线分别接入控制仪的上水控制端，注意区分正负极。建议选用24V低压电磁阀，安全性更高

特别提醒：所有接线端子必须拧紧，避免接触不良导致设备罢工。接线完成后用绝缘胶带包裹裸露部分，防止短路。

三、安全防护：接地与防雷措施

太阳能设备安装在室外，安全防护不能少：

• 接地保护：用不小于4mm²的铜芯线将控制仪接地端与建筑物接地极可靠连接，就像给设备安装了“安全气囊”

• 防雷装置：在太阳能板支架顶部安装避雷针，通过镀锌钢管引下线与接地极连接。雷雨季节前务必检查接地电阻是否小于4Ω

• 防水处理：所有室外接线端使用防水接线盒，出线口用硅胶密封。就像给设备穿上“雨衣”，防止雨水侵入导致短路

数据参考：经测试，正确接地的太阳能系统，雷击损坏率可降低80%以上。每年雨季前检查接地装置，确保安全防护有效。
