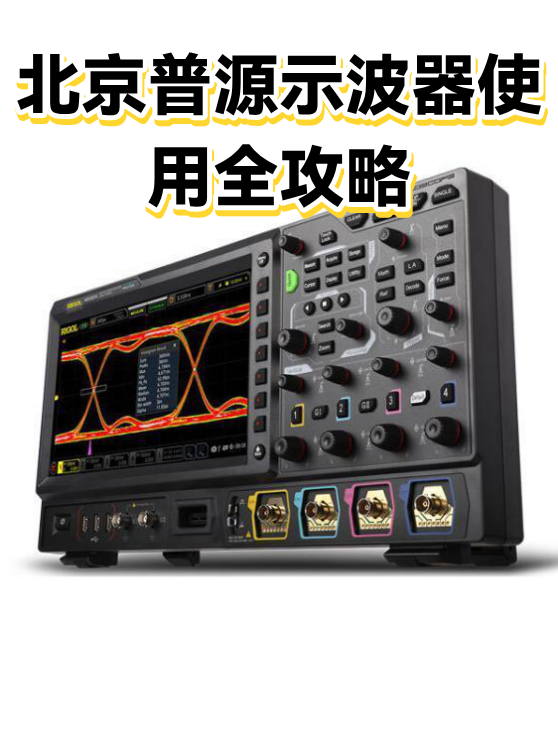

北京普源示波器使用全攻略

一、设备连接：从零开始的物理接触

示波器连接就像拼乐高，选对接口才能玩出花样。首先确认探头类型：无源探头适合低频信号，有源探头专攻高频（比如开关电源纹波）；高压探头能测2000V以上的信号，但带宽通常只有100MHz。连接时注意：BNC接口要拧紧，避免接触不良导致波形抖动；探头地线尽量短，长地线会引入干扰（实测50cm地线比10cm多30%噪声）。

特殊场景处理：测高速信号时，把探头高端换成弹簧针（减少接触电阻）；测浮动信号时，用差分探头或隔离变压器；测电源纹波时，在探头前端并联0.1μF电容滤掉高频噪声。

二、基础操作：让波形“活”起来

开机后先做三件事：校准探头（按‘PROBE CHECK’键）、设置时基（根据信号周期选档位，比如1MHz信号选500ns/div）、调整垂直灵敏度（让波形占屏幕6格左右）。遇到波形模糊时，试试这招：先调‘FOCUS’旋钮让点迹变细，再微调‘POSITION’把波形移到屏幕中心。

进阶技巧：用‘ZOOM’功能放大局部波形，能看清20ns的脉冲细节；开启‘PERSISTENCE’模式，让历史波形叠加显示，快速捕捉偶发毛刺；设置‘TRIGGER HOLD OFF’可以延迟触发，适合分析周期性信号的不同阶段。

三、波形分析：从“看热闹”到“看门道”

测方波时，重点关注上升时间（理想方波上升沿应小于信号周期的10%）、过冲（超过10%可能有问题）和抖动（用‘HISTOGRAM’功能统计周期偏差）。测正弦波时，用‘MEASURE’菜单自动计算频率、幅值、失真度，比肉眼估算准确10倍以上。

实战案例：分析开关电源的MOSFET驱动波形时，发现开通时有20ns的振荡，可能是PCB布局不合理；测LDO输出纹波时，在0.1μF电容后并联10μF钽电容，纹波从5mV降到0.5mV。这些细节处理，能让你的调试效率提升50%。
