滤波扼流圈：共模还是差模

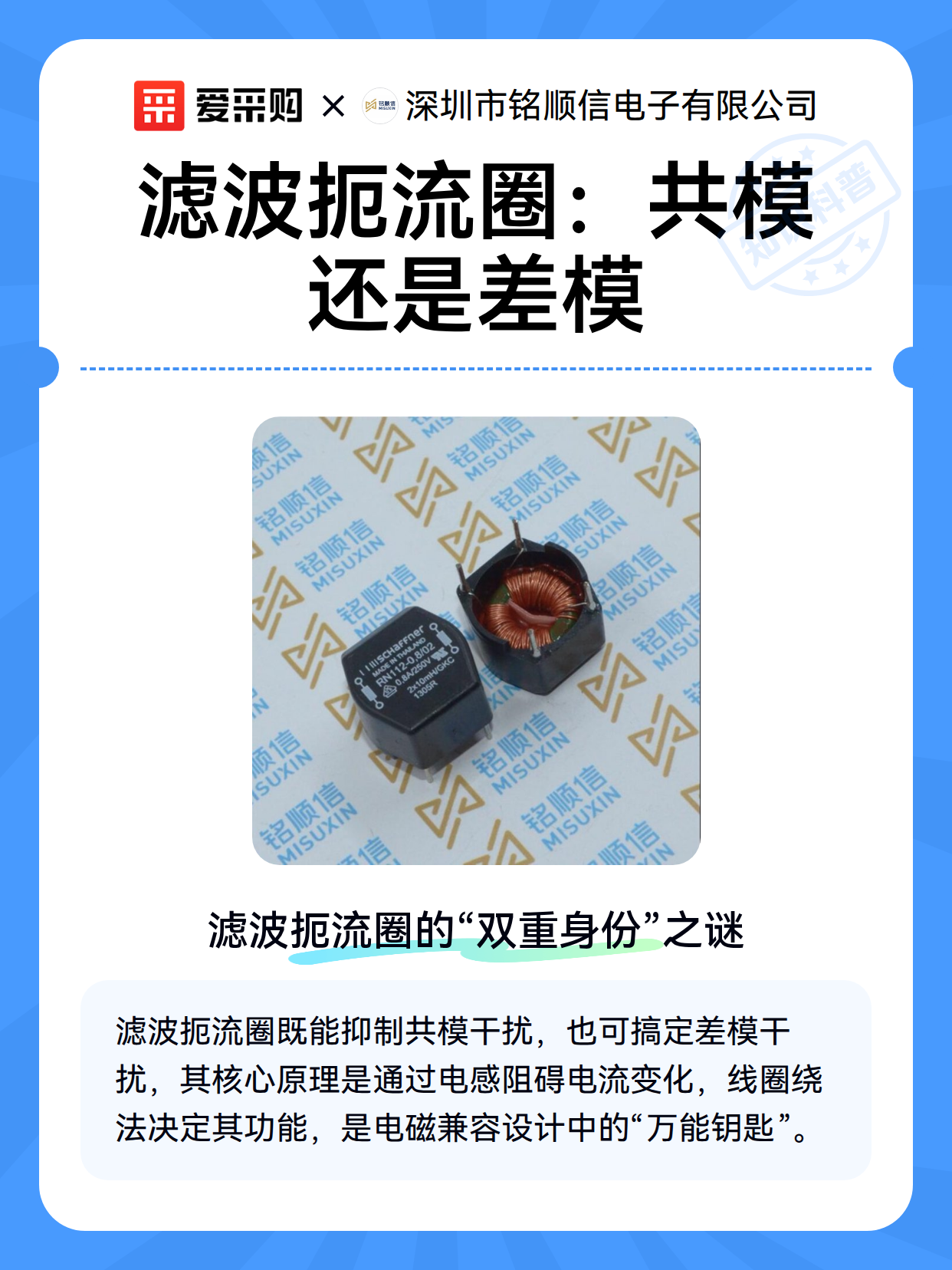

一、滤波扼流圈的“双重身份”之谜

滤波扼流圈就像电磁世界的“双面间谍”，既能对付共模干扰，也能搞定差模干扰。它的核心原理是通过电感特性阻碍电流变化，但具体“对付谁”取决于线圈绕法。当两线圈绕向相反时，对共模信号（即两根线上同向的干扰）形成高阻抗，像一堵墙挡住噪音；当绕向相同时，则对差模信号（即两根线间反向的干扰）产生抑制效果，像剪刀剪断杂波。这种灵活切换的特性，让它成为电磁兼容设计中的“万能钥匙”。

二、共模电感：专治“集体噪音”

共模电感的战场在“集体干扰”——当外界电磁波同时侵入两根信号线时，扼流圈通过反向绕制的线圈产生反向磁场，像两股力量互相抵消，让共模信号无法通过。典型应用场景是电源线滤波，比如电脑充电器插头处的那个圆柱形元件，就是靠共模扼流圈阻挡电网中的高频噪音进入设备，同时防止设备内部噪音反灌回电网。它的设计重点在于平衡电感量和分布电容，避免在有效频段外产生谐振反而放大干扰。

三、差模电感：精准打击“内部矛盾”

差模电感的任务是解决信号线之间的“内斗”——当一根线上的电流变化在另一根线上感应出反向电压时，扼流圈通过同向绕制的线圈形成串联电感，像给电流加上“减速带”，抑制差模干扰。常见于开关电源的输出端，用于平滑直流电中的纹波。比如手机充电器输出线上的小型电感器，就是通过差模滤波让充电电流更稳定。它的选型关键在于电感值和直流电阻的平衡，既要有效滤波又不能消耗过多电能。
