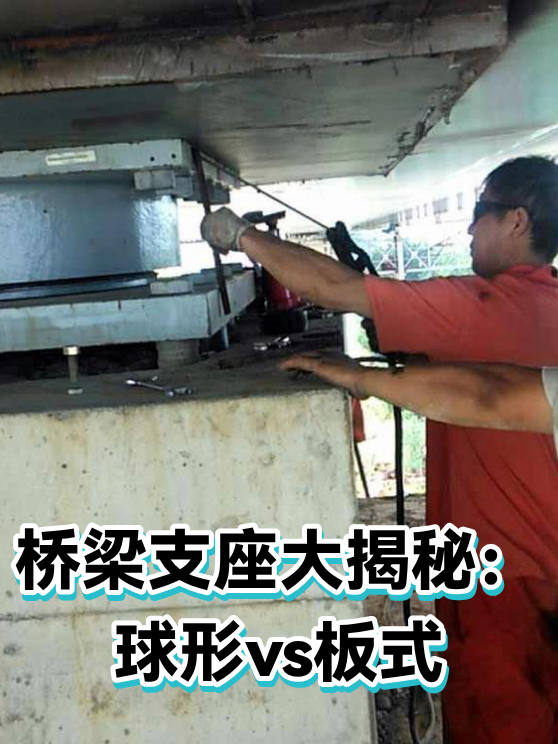

桥梁支座大揭秘：球形vs板式

一、球形支座VS板式支座：设计原理大不同

想象一下，桥梁在车辆碾压下会发生微小转动和位移，这时候支座就像桥梁的"关节"。球形支座采用双曲面设计，内部有不锈钢滑块和聚四氟乙烯板，能实现三维转动（上下、左右、前后）和水平滑动，就像给桥梁装了个万向球轴承。而板式支座是块橡胶垫，通过橡胶的弹性变形来缓冲震动，但只能承受垂直荷载和微小水平位移，更像给桥梁穿了双减震鞋垫。

二、适用场景大比拼：选对支座很关键

在跨海大桥这种需要抵抗强风、地震和船只撞击的场景，球形支座的三维转动能力能让桥梁像不倒翁一样灵活应对外力。而城市高架桥这种以垂直荷载为主的场景，板式支座凭借经济实惠、安装简单的优势成为主流选择。有趣的是，在山区弯道桥梁中，工程师会采用"板式+球形"的组合方案：用板式支座承受垂直压力，用球形支座处理弯道产生的横向推力。

三、LQZ100GD型号解码：字母数字藏玄机

看到LQZ100GD这个型号别犯晕，这其实是工程师的密码本：L代表桥梁专用，Q代表球形结构，Z代表支座类型，100表示竖向承载力10000kN（相当于1000辆小汽车的重量），G代表固定型（还有D代表单向活动型、SX代表双向活动型），最后的D表示耐低温设计。这种命名逻辑就像给支座办了张身份证，工程师看型号就能知道它的性能参数和适用环境。
