揭秘半导体硅的诞生之旅

一、硅的“前世今生”：从矿石到芯片原料

想象一下，你手机里的芯片，最初可能只是一块灰扑扑的硅矿石！半导体行业的制硅之旅，始于自然界中的石英砂或硅矿石。这些矿石中，硅元素与氧元素“手拉手”组成二氧化硅（SiO₂），就像一对形影不离的伙伴。要得到纯硅，第一步就是“拆散”它们——通过高温碳还原反应，让碳（C）把氧“抢走”，生成一氧化碳（CO），留下粗硅（纯度约98%）。这个过程就像用魔法棒点了一下矿石，瞬间变出了灰色的粗硅块，是不是很神奇？

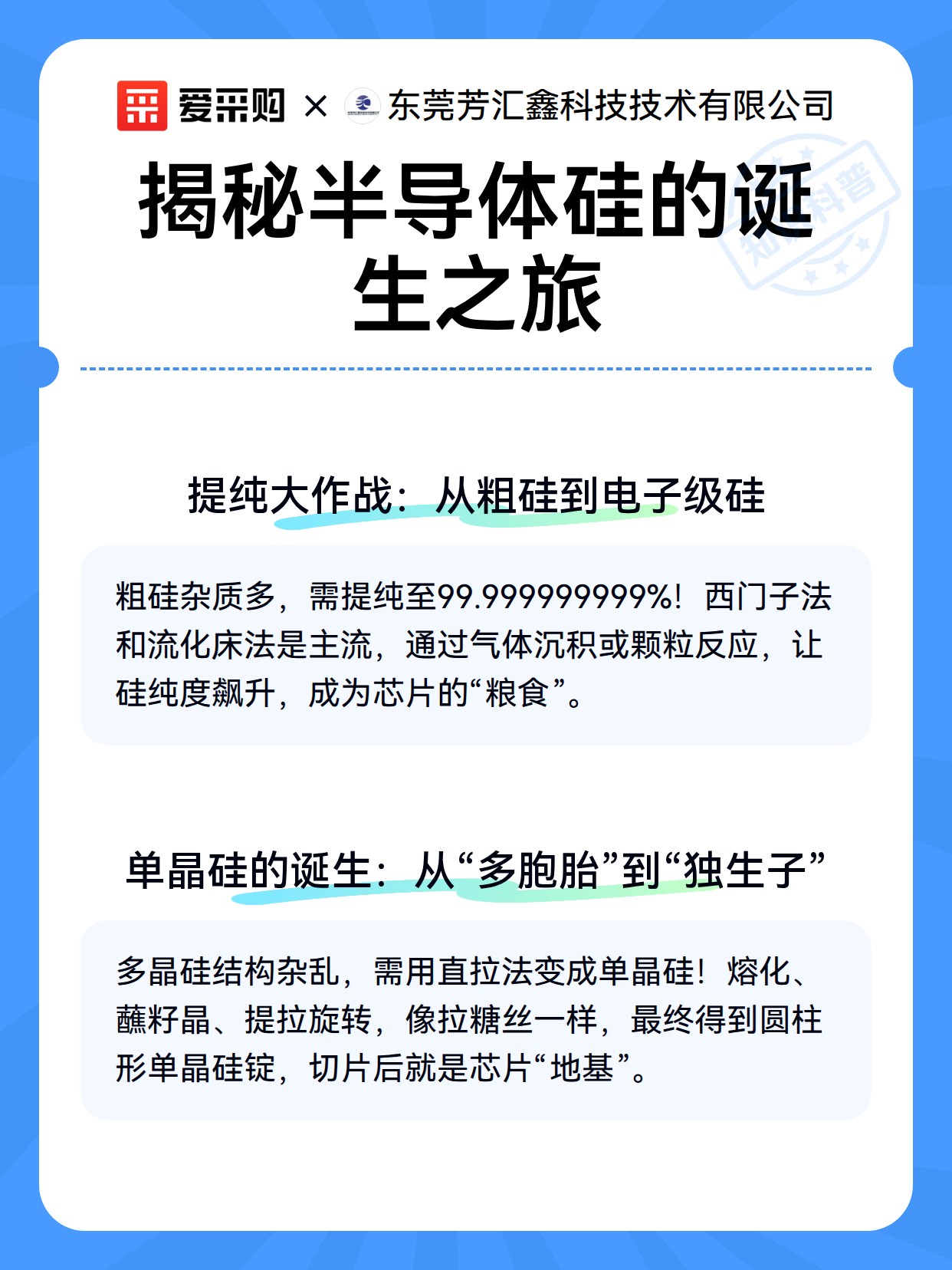

二、提纯大作战：从粗硅到电子级硅

粗硅虽然有了，但杂质太多，就像掺了沙子的面粉，做不了芯片这种“精细活”。接下来是提纯环节，堪称半导体界的“炼金术”！主流方法有两种：一是西门子法，把粗硅变成气体（三氯氢硅），再通过化学反应沉积出高纯硅棒；二是流化床法，直接让硅颗粒在气体中“跳舞”，边反应边长大。经过多次循环提纯，硅的纯度能飙升到99.999999999%（11个9）！这种级别的硅，才能被称为“电子级多晶硅”，是芯片的“粮食”。

三、单晶硅的诞生：从“多胞胎”到“独生子”

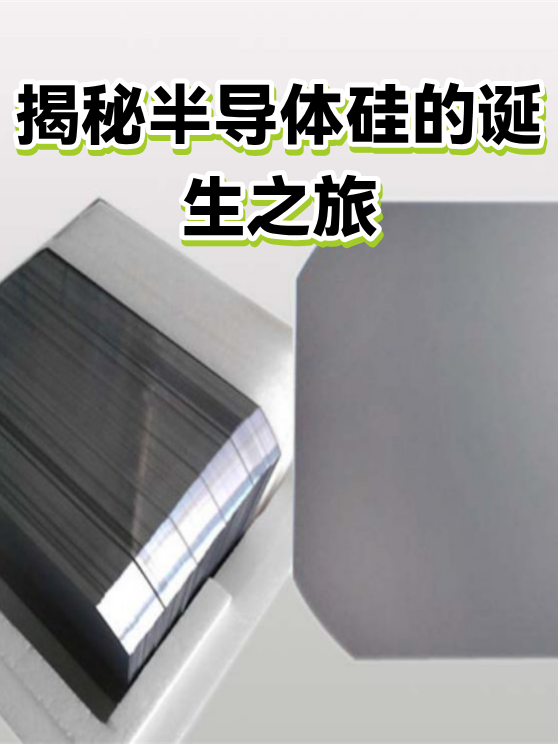

多晶硅虽然纯，但晶体结构杂乱，就像一群没排队的小朋友。芯片需要的是“排排坐”的单晶硅，这样才能保证电流顺畅流动。于是，科学家发明了直拉法（Czochralski法）：把多晶硅熔化成“硅汤”，用一根单晶硅籽晶“蘸”一下，再慢慢提拉旋转。就像拉糖丝一样，“硅汤”会沿着籽晶的晶体结构生长，最终变成一根圆柱形的单晶硅锭。这个过程需要精确控制温度、速度和旋转角度，稍有不慎就会前功尽弃！最后，把硅锭切成薄片（晶圆），就是芯片的“地基”啦。
