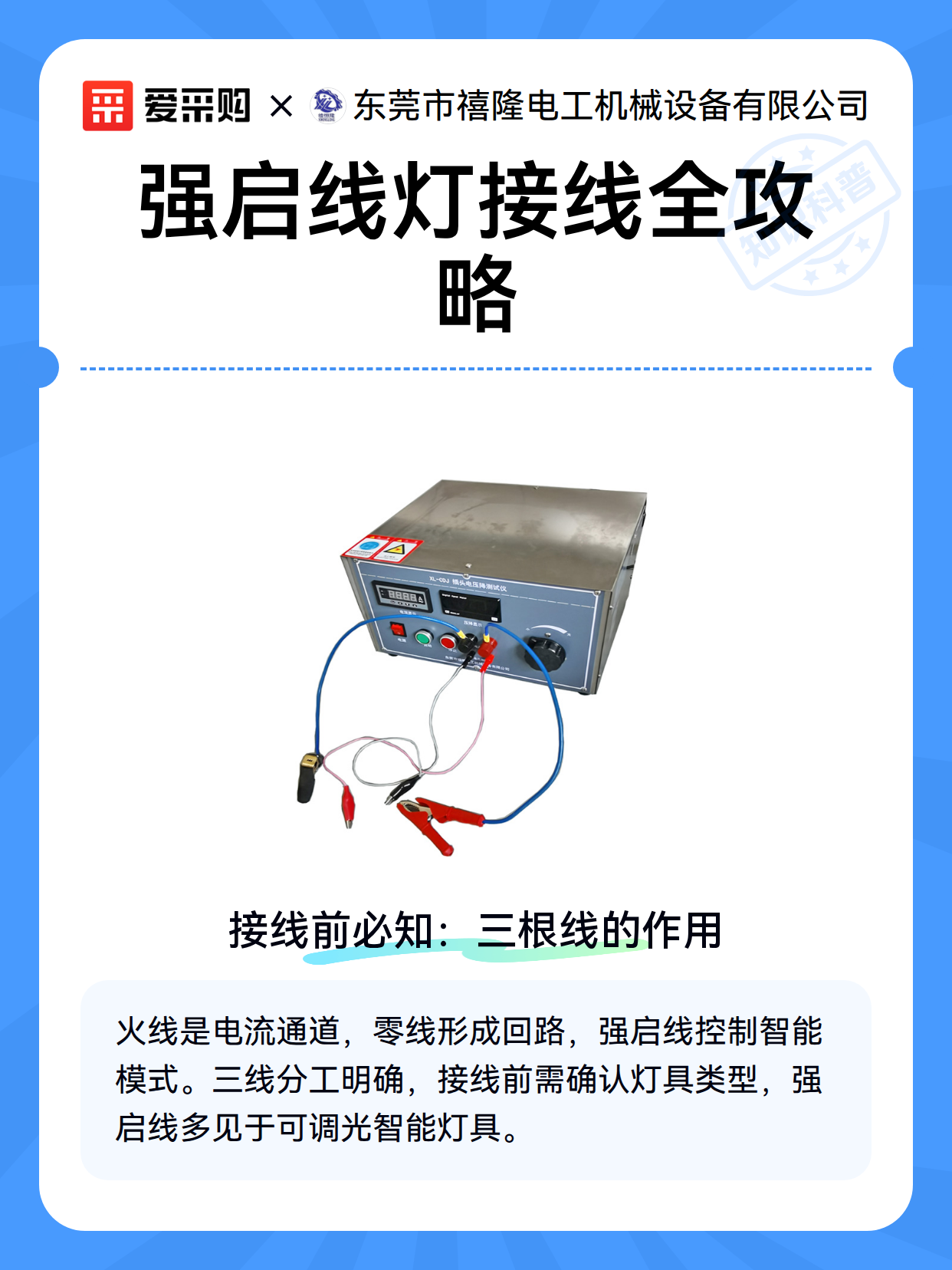

强启线灯接线全攻略

一、接线前必知：三根线的作用

火线（红色/棕色）、零线（蓝色）、强启线（黄色/黑色）是智能灯具的三大核心线路，它们的分工就像交响乐团的三重奏：

1. 火线：电流的“高速公路”，负责将220V电压输送到灯具

2. 零线：电流的“返程通道”，形成完整电路回路

3. 强启线：智能控制的“指挥棒”，通过开关控制灯具的强弱光模式特别提醒：强启线不是所有灯具都有，常见于可调光、可变色的智能灯具，接线前务必确认灯具类型。

二、安全接线四步法

第一步：断电操作 用试电笔确认总闸已关闭，建议在电箱处贴上“正在检修”标签，防止他人误合闸。第二步：剥线处理 用剥线钳剥去每根线端1.5cm绝缘层，注意不要损伤铜芯。强启线若带特殊接头，需按说明书处理。第三步：规范接线

1. 将火线接入灯具的L端子

2. 零线接入N端子

3. 强启线接入专用控制端子（通常标有DIM或SW） 小技巧：用不同颜色绝缘胶带标记线头，方便后续维护第四步：绝缘处理 用绝缘胶带包裹所有接头，建议采用“三层缠绕法”：先绕接头处，再向两端延伸，最后反向缠绕固定。

三、通电测试与故障排查

安全测试流程：

1. 先用万用表测量火线与零线间电压，确认在210-230V之间

2. 戴上绝缘手套，缓慢合上电闸

3. 观察灯具是否正常亮起，测试强启功能

常见问题处理：

• 灯具不亮：检查火线是否松动，用试电笔测试火线是否有电

• 强启失效：确认强启线是否接入正确端子，检查开关是否匹配

• 频繁跳闸：立即断电，检查是否有短路情况，重点检查强启线接头安全贴士：接线后24小时内建议不要离开现场，首次使用前最好有人监护
