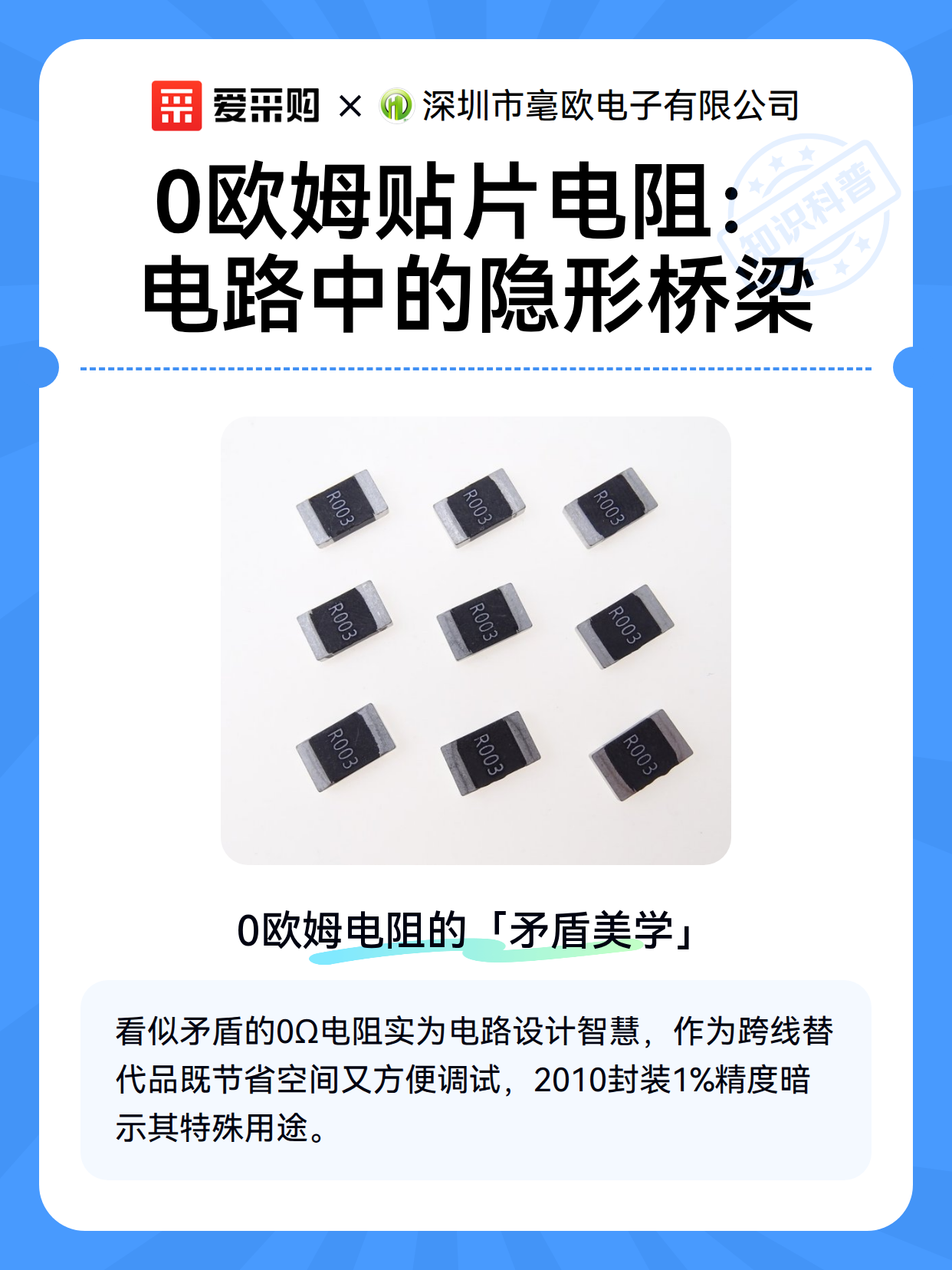

0欧姆贴片电阻：电路中的隐形桥梁

一、0欧姆电阻的「矛盾美学」

当看到电路板上标注着0Ω的电阻时，很多初学者都会陷入困惑：既然电阻值为零，为何不直接用导线连接？这个看似矛盾的元件，实则是电路设计的智慧结晶。它像电路中的「隐形桥梁」，既能实现电气连接，又保留了调试和修改的灵活性。在2010封装（2.0mm×1.0mm）的贴片电阻中，0Ω型号的精度通常标注为1%，这个参数其实暗示了它的特殊用途——作为精确的跨线替代品。

二、三大核心应用场景

1. 跨线替代方案 在多层PCB设计中，某些网络需要跨层连接但无法直接布线。0Ω电阻可以像「可拆卸的导线」一样实现跨层连接，比直接跳线更节省空间且便于自动化生产。当需要修改电路时，只需移除电阻即可断开连接，无需重新制板。

2. 调试跳线功能 在原型开发阶段，设计师常需要预留测试点或功能切换选项。0Ω电阻可以作为「可编程跳线」，通过焊接或移除来改变电路路径。这种设计比实体跳线更可靠，能承受更高频率的信号传输。

3. 电流检测节点 当需要在电路中设置电流检测点时，0Ω电阻可以充当「测量桥梁」。虽然标称值为零，但实际存在毫欧级阻值（通常<50mΩ），配合万用表或示波器即可精确测量电流，而不会对原电路造成显著影响。

三、2010封装的参数解析

以2010封装（2.0mm×1.0mm）的0Ω电阻为例，其1%精度标注看似矛盾，实则包含重要信息：

• 功率承载：0603封装通常可承载0.1W，0805为0.125W，而2010封装可达0.5W，适合大电流场景

• 温度系数：虽然阻值为零，但温度变化仍会导致微小阻值波动（通常<50ppm/℃）

• 焊接兼容性：2010封装兼容回流焊和波峰焊工艺，适合自动化生产线

• 实际阻值：优质产品实际阻值在10-50mΩ之间，既能满足测量需求，又不会产生明显压降这种「零阻值」元件的精妙之处，在于它用物理存在实现了逻辑上的「无连接」，成为现代电子设计中不可或缺的灵活组件。
