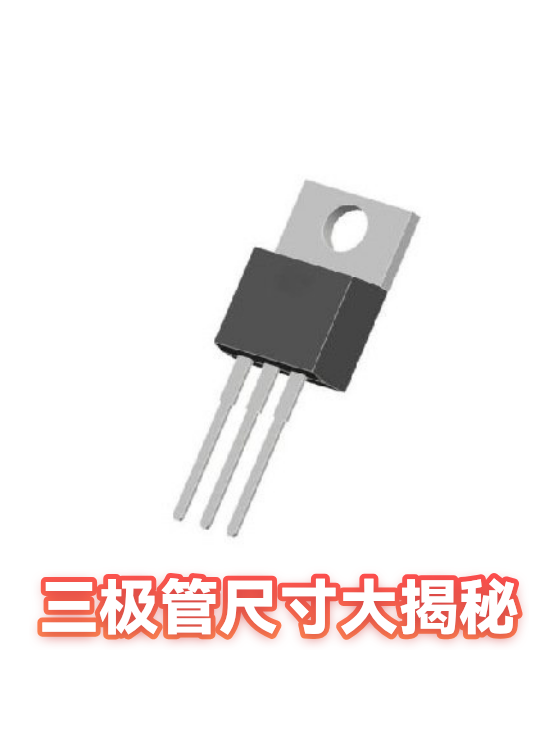

三极管尺寸大揭秘

一、三极管结构尺寸基础

三极管就像一个微型电路王国，由基区、发射区和集电区三个“城区”组成。基区最薄，通常只有几微米到几十微米，就像一条细窄的街道，控制着电子的通行；发射区较厚，是电子的“发射站”，负责发射大量电子；集电区最厚，如同一个宽敞的仓库，收集从发射区过来的电子。这三个区域的尺寸比例，就像建筑物的结构设计，直接影响着三极管的性能。比如，基区越薄，电子穿过基区的速度就越快，三极管的放大能力就越强。

二、尺寸对性能的奇妙影响

三极管的尺寸就像它的“身材密码”，不同尺寸组合会带来不同的性能表现。基区宽度是关键，宽度减小，载流子渡越时间缩短，三极管的截止频率升高，就像运动员反应速度变快，能更快响应信号变化。发射区面积增大，发射的电子数量增多，三极管的输出电流能力增强，就像水库开闸放水，水量更大。集电区面积大，散热性能好，能承受更大的功率，就像大房子通风好，住起来更舒适，能容纳更多“热量”。

三、不同场景下的尺寸选择

三极管在不同应用场景中，对尺寸的要求也各不相同。在高频通信领域，需要三极管有较高的截止频率，基区就要做得更薄，就像短跑运动员需要更轻便的装备，才能跑得更快。在功率放大电路中，需要三极管能承受较大功率，集电区就要设计得更厚，散热更好，就像大力士需要强壮的体魄，才能举起更重的物体。而在低功耗电路中，为了节省电能，发射区面积会适当减小，就像节能灯需要更精细的设计，才能降低能耗。
