PNP与NPN传感器接法全攻略

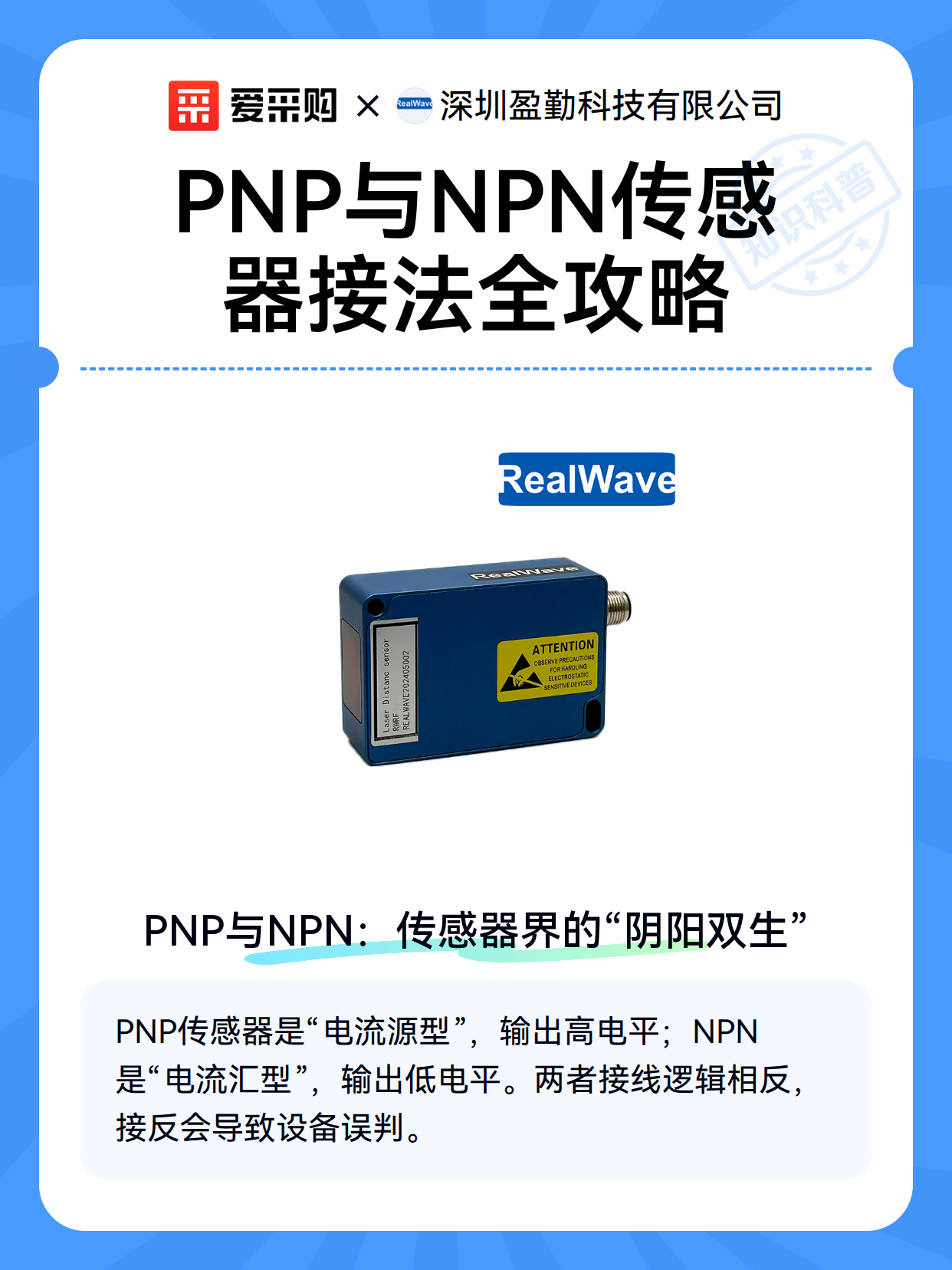

一、PNP与NPN：传感器界的“阴阳双生”

PNP和NPN传感器就像电子世界的“阴阳双生”，本质区别在于输出信号的电流流向：PNP传感器是“电流源型”，当检测到目标时，输出端会向负载提供电流（高电平）；NPN传感器则是“电流汇型”，检测到目标时，输出端会吸收电流（低电平）。简单来说，PNP像“推”信号，NPN像“拉”信号。这种差异决定了它们的接线逻辑完全相反——PNP的信号线接负载正极，NPN接负极。若接反，设备会“假装没看见”目标，导致误判。

二、接线实操：三步搞定传感器连接

第一步：确认传感器类型

看传感器外壳标签或说明书，找到“PNP”或“NPN”标识。若标签模糊，可用万用表测输出端：PNP未触发时输出高电平（接近电源电压），NPN输出低电平（接近0V）。

第二步：匹配负载电源极性

PNP传感器的输出端接负载正极，负载负极接电源负极；NPN则相反：输出端接负载负极，负载正极接电源正极。例如控制24V继电器时，PNP的输出端接继电器线圈正极，NPN接线圈负极。

第三步：避免“短路陷阱”

无论哪种传感器，输出端都不能直接接电源正极或负极，否则会烧毁传感器。若需直接驱动负载，务必在输出端和负载间串联限流电阻（一般220Ω-1kΩ）。

三、应用场景：选对传感器，效率翻倍

PNP传感器“擅长”的场景：

当控制设备（如PLC输入模块）需要高电平信号触发时，PNP是理想选择。例如，用PNP传感器检测物料到位，信号线接PLC的“源型输入”端，当物料到位时，PLC会收到高电平信号，立即执行下一步动作。

NPN传感器“更优”的场合：

若控制设备需要低电平信号触发（如某些PLC的“漏型输入”），NPN传感器更合适。比如用NPN传感器检测设备故障，当故障发生时，传感器输出低电平，PLC接收到信号后立即停机保护。

混合使用技巧：

若系统中同时需要PNP和NPN传感器，可通过中间继电器转换信号。例如，用NPN传感器控制继电器线圈，继电器的常开触点接PNP传感器的信号线，实现“低电平触发高电平输出”的灵活组合。
