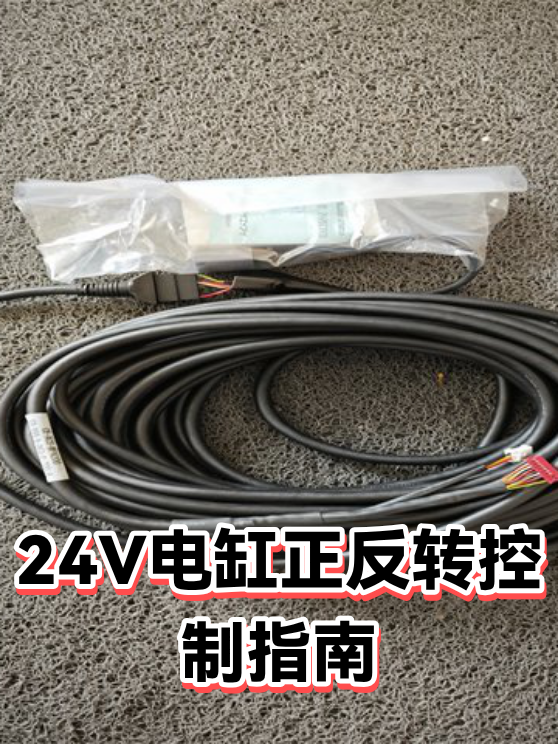

24V电缸正反转控制指南

一、继电器控制：最基础的转向方案

用两个24V继电器就能实现正反转切换！就像给电缸装了个"换向开关"：

• 正转时：继电器A吸合，电流从A端进入电缸

• 反转时：继电器B吸合，电流从B端进入电缸

• 关键点：必须设置互锁电路，防止两个继电器同时吸合造成短路（想象成红绿灯，不能同时亮）

• 操作技巧：先用万用表确认电缸接线端子，通常标有A+/A-和B+/B-，按图接线即可

二、PLC控制：智能化的转向方案

想用手机APP控制电缸转向？PLC方案能实现：

1. 硬件准备：24V电源+PLC模块+继电器扩展板

2. 编程逻辑：

• 输入端接按钮/传感器

• 输出端控制继电器

• 通过梯形图编写转向逻辑（比如按下正转按钮，输出Q0.0得电）

3. 进阶功能：可添加限位开关实现自动换向，或设置延时功能防止频繁切换

• 实际案例：某自动化产线用PLC控制电缸，实现物料自动分拣，效率提升40%

三、驱动器控制：最精准的转向方案

高端设备必备的驱动器方案，转向精度可达0.1°：

1. 参数设置：

• 通过驱动器面板设置正反转脉冲方向

• 调整加速度曲线防止抖动

2. 接线要点：

• 脉冲信号线用屏蔽双绞线

• 电源线与信号线分开走线

3. 调试技巧：

• 先空载测试转向是否正确

• 逐步增加负载观察温升

• 记录最佳转向速度参数

• 特别提醒：驱动器方案需要一定电子基础，建议先看说明书再操作

操作注意事项

1. 转向切换前必须停机！就像开车换挡要先踩离合

2. 24V电源容量要足够，建议选择5A以上开关电源

3. 长期不用时断开电源，防止继电器粘连

4. 出现异常抖动立即停机检查，可能是接线错误或参数设置不当
