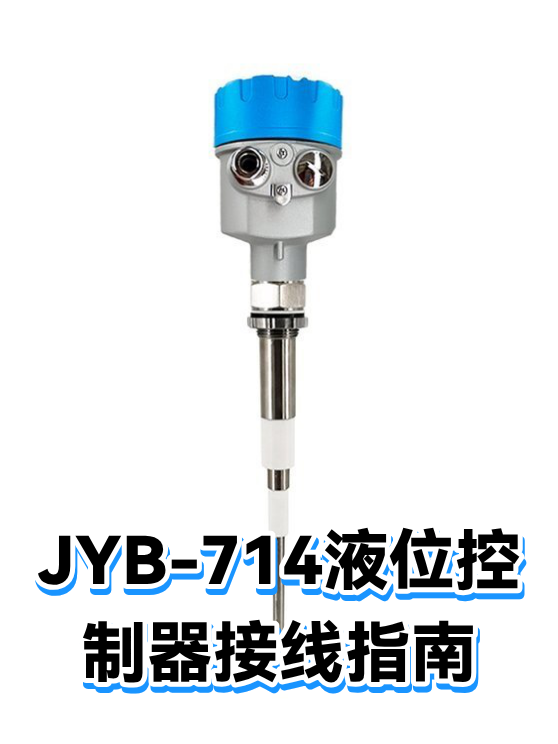

JYB-714液位控制器接线指南

一、接线前准备：工具与安全须知

接线前先准备好工具：十字螺丝刀、剥线钳、万用表（可选）。安全是第一位的！先切断电源，用试电笔确认设备无电后再操作。JYB-714的接线端子采用防误插设计，每个端子都有明确标识，接线前仔细核对说明书上的接线图，避免接错线导致设备损坏。

二、核心线路连接：三步搞定

1. 电源线连接：找到标注“L”“N”的接线端子（通常为棕色和蓝色线），将220V市电的火线接“L”，零线接“N”。若设备需要接地，将黄绿双色地线接“PE”端子。

2. 传感器线连接：液位传感器通常为三芯线（红、黑、黄），红色接“+”极，黑色接“-”极，黄色接信号输出端。注意传感器与控制器的距离不超过50米，避免信号衰减。

3. 控制信号输出：控制器输出端一般有“COM”“NO”“NC”三个端子。COM为公共端，NO为常开触点（液位到达设定值时闭合），NC为常闭触点（液位到达设定值时断开）。根据控制需求选择接线方式，例如控制水泵时，将水泵电源线接在COM和NO之间。

三、调试与常见问题

接线完成后，先不要急着通电！用万用表检查各线路是否接通，特别是传感器线是否短路或断路。通电后，观察控制器显示屏是否正常显示液位值，手动模拟液位变化（如用金属棒触碰传感器探头），检查输出信号是否正确切换。

常见问题：

• 无显示：检查电源线是否接反，或保险丝是否熔断。

• 信号异常：传感器探头是否沾有水垢或异物，清理后重新测试。

• 输出不动作：检查控制信号线是否接错，或负载（如水泵）功率是否超过控制器额定值。
