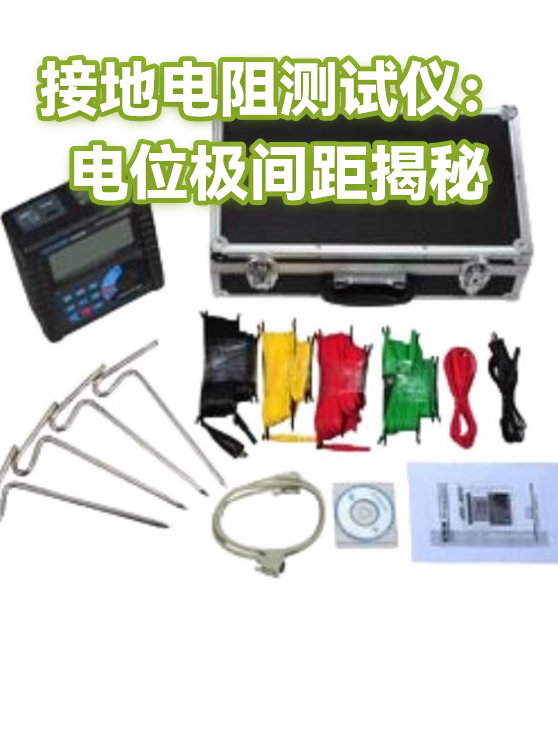

接地电阻测试仪：电位极间距揭秘

一、电位极间距的黄金法则

接地电阻测试就像给大地做“心电图”，电位极和电流极的间距直接影响测量精度。通常建议采用

20米等边三角形布局：电位极距离被测接地体20米，电流极距离电位极20米。这种布局能让电流均匀扩散，形成稳定的电位梯度。

• 小场地优化：空间受限时，可缩短至10米间距，但需将测量值乘以1.5系数修正

• 大型接地网：对于变电站等大型设施，建议采用50米间距，确保电流充分扩散

• 土壤电阻率影响：干燥沙地需增加30%间距，潮湿黏土可缩短20%间距

二、间距不当引发的测量事故

曾有工程队因间距不足闹出笑话：在10米间距下测得0.3Ω，调整到20米后数值翻倍至0.6Ω。原来首次测量时电流未完全扩散，导致电位差测量失真。类似案例中：

1. 间距过近：电流未充分扩散，测量值偏小

2. 地形干扰：山坡地形需沿等高线布置电极，避免垂直坡面测量

3. 地下金属：避开地下管线5米以上，防止形成寄生回路

三、现场实操的3个关键技巧

1. 辅助桩定位法：用木桩标记电极位置，防止踩踏偏移

2. 湿度检测：测量前用土壤湿度计检测，干燥环境需喷水增湿

3. 多次测量：旋转测试仪90°进行三次测量，取平均值消除方向干扰

某电力公司测试时发现：朝东测量值比朝南大15%，最终发现地下3米处有废弃钢筋网。这个案例说明，固定间距下改变测量方向，能发现隐藏的地下干扰源。
