光源控制器CH口接线指南

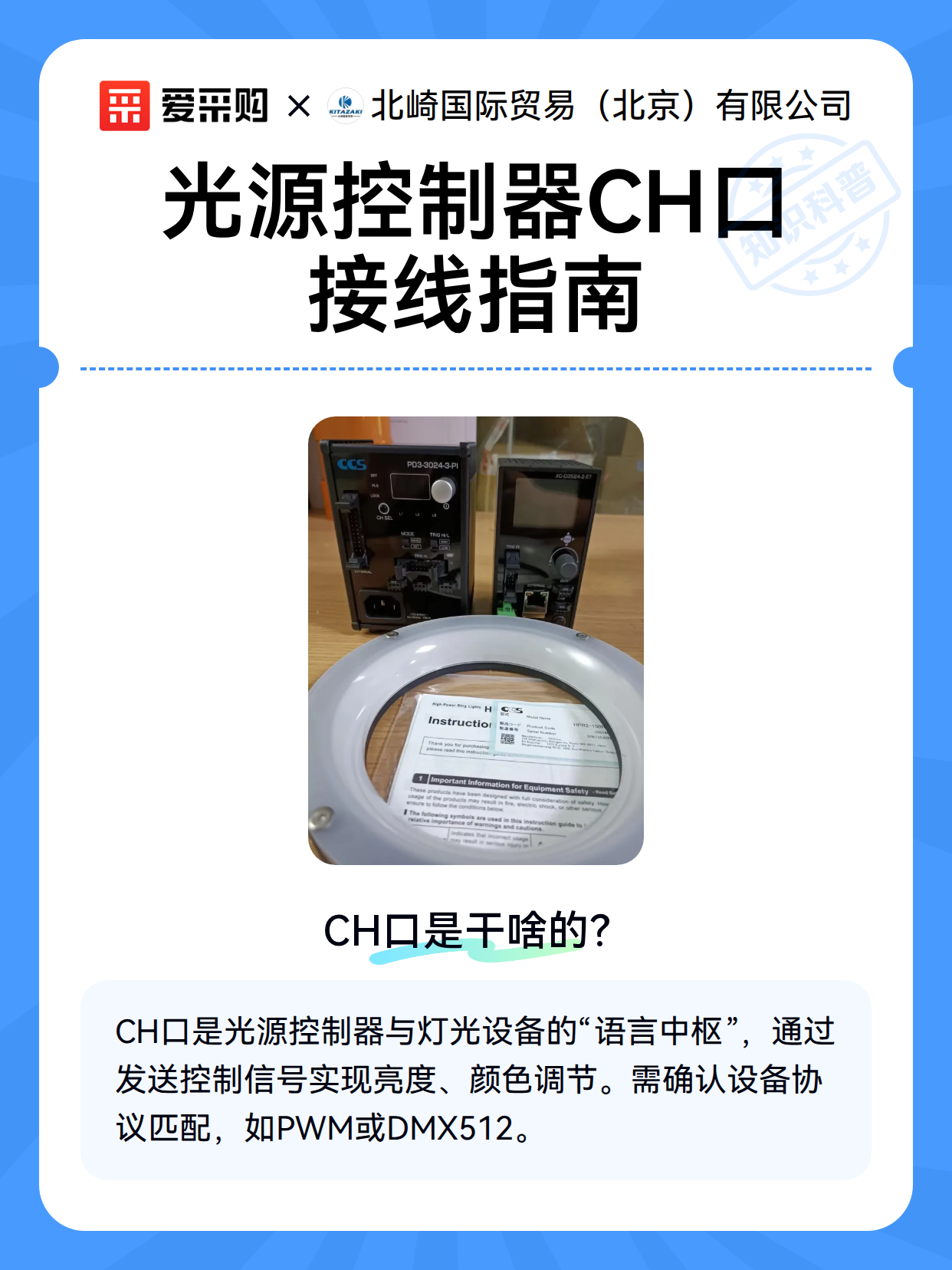

一、CH口是干啥的？

光源控制器的CH口就像设备的“语言中枢”，负责和灯光设备“对话”。它通过发送控制信号（比如PWM调光、DMX512协议等），让灯光实现亮度调节、颜色变化或场景切换。不同型号的CH口可能支持不同协议，但核心功能都是“信号传输”——简单说，就是把控制器想让灯光做什么，翻译成灯光能听懂的“语言”。

举个栗子：如果用CH口接RGB灯带，控制器会通过CH口发送“红色亮度50%+绿色亮度30%+蓝色亮度20%”的信号，灯带就会显示对应的颜色。

二、接线四步走，轻松搞定

1. 确认设备兼容性：先看灯光设备（比如灯带、投光灯）的接口类型（如PWM接口、DMX接口），再确认控制器CH口支持的协议是否匹配。比如，CH口标“PWM 12V”，就只能接支持12V PWM调光的设备。

2. 准备工具：需要剥线钳（剥开电线外皮）、焊锡丝（固定接头，可选）、绝缘胶带（防短路），以及对应规格的连接线（如2芯或4芯线）。

3. 接线步骤：

• 剥开灯光设备的信号线外皮（约1厘米），露出内芯；

• 将CH口的信号线（通常标“+”和“-”或“SIG”和“GND”）与设备线对应连接（正接正，负接负）；

• 如果接口是端子式，直接插入并锁紧；如果是焊接式，用焊锡固定接头；

• 最后用绝缘胶带包裹接头，防止短路。

4. 测试验证：接线完成后，先给控制器通电（但别接主电源），用手机APP或面板测试灯光是否响应。如果灯光不亮或闪烁，检查接线是否松动或正负极接反。

三、这些坑千万别踩！

• 电压不匹配：CH口输出电压（如12V）必须和灯光设备的工作电压一致，否则可能烧毁设备或控制器。- 信号干扰：避免将CH线与强电线路（如220V电源线）并行布线，必要时用屏蔽线减少干扰。- 超负荷使用：一个CH口通常只能带固定功率的设备（如总功率不超过100W），超负荷会导致信号不稳定或设备损坏。- 接线顺序错误：先断控制器电源再接线！带电操作可能短路或触电。

小贴士：如果接的是DMX512协议的设备，记得在控制器设置中分配正确的通道号（比如CH1对应灯光设备的第1个通道），否则灯光可能“听不懂”指令哦！
