链轮齿形槽绘制指南

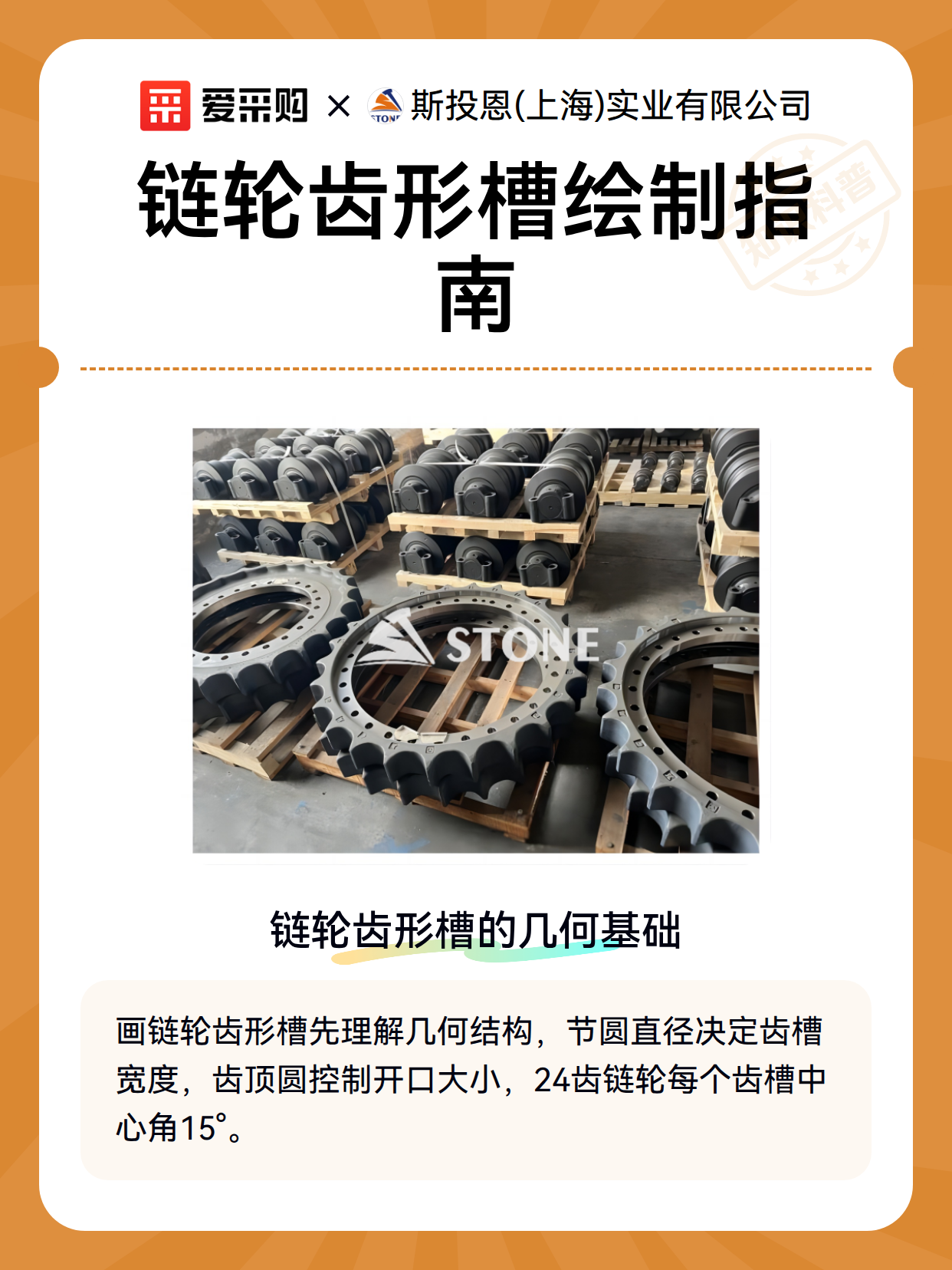

一、链轮齿形槽的几何基础

链轮齿形槽的绘制就像拼乐高，先要理解基础几何结构。想象把一个圆切成若干等份，每个齿槽就是两个相邻切面之间的区域。关键参数有两个：

• 节圆直径：决定齿槽的宽度，通常等于链条节距的整数倍

• 齿顶圆直径：控制齿槽的开口大小，比节圆大10%-15%最合适举个例子：画24齿链轮时，先画三个同心圆（节圆、齿顶圆、齿根圆），再把圆周360°除以24，得到每个齿槽的中心角15°。用这些基础元素就能搭建出齿形槽的骨架。

二、关键参数的确定技巧

齿形槽的"身材比例"直接影响链条啮合效果，这三个参数要重点把控：

1. 齿槽深度：通常取链条节距的0.6倍，太深会导致链条脱落，太浅会加速磨损

2. 齿侧斜度：保持30°-45°的倾斜角，让链条进出更顺畅

3. 齿顶圆弧：半径取节距的0.25倍，圆润的齿顶能减少冲击噪音实操小技巧：先用铅笔轻轻画出辅助线，再用圆规和直尺逐步完善。遇到不规则齿形时，可以先把复杂形状分解成多个简单几何图形组合。

三、绘制过程中的避坑指南

新手最容易犯的三个错误，记住这些口诀就能避开：

• 对称要精准：左右齿槽像照镜子，用尺子反复核对中心线

• 过渡要圆滑：齿顶和齿根的连接处用弧线过渡，避免出现尖角

• 比例要协调：齿槽宽度和深度保持黄金比例，参考节距的0.6:1进阶技巧：画完草图后，用不同颜色笔标注关键尺寸，再用透明胶带覆盖进行二次修正。对于复杂链轮，可以先画1/4齿形，然后通过镜像复制完成全图。
