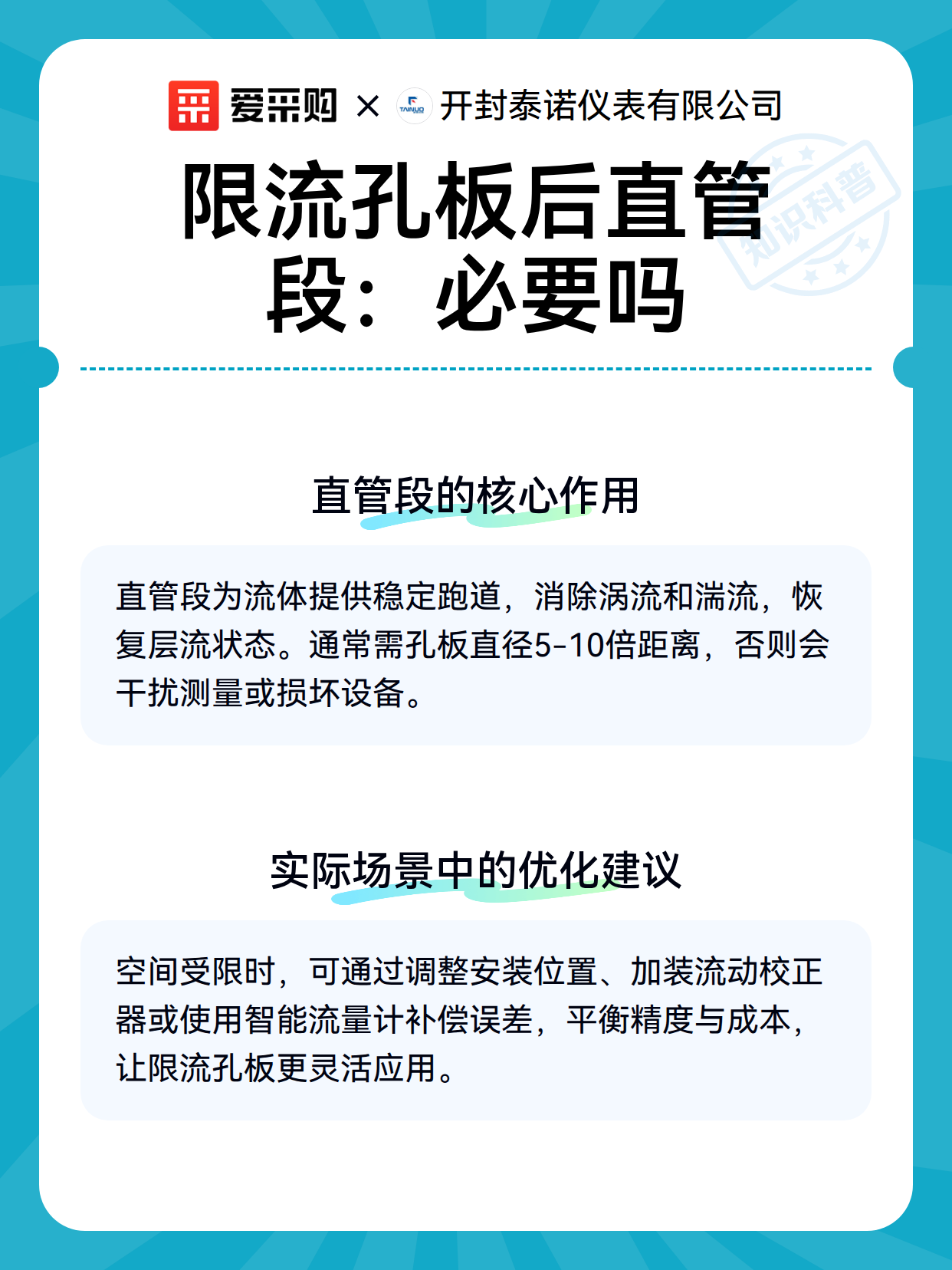

限流孔板后直管段：必要吗

一、限流孔板的工作原理

限流孔板就像管道里的“交通警察”，通过缩小通道截面积来控制流体流量。当液体或气体流经孔板时，会在孔口处形成局部收缩，流速加快、压力降低，这种压力差与流量成固定关系，从而实现流量测量或限制。但这个“交警”的工作效果，会受到后方“交通状况”的影响——如果孔板后紧跟着弯头、阀门或其他障碍物，流体流动状态会变得混乱，导致测量误差增大或限流效果不稳定。

二、直管段的核心作用

直管段的作用，是为流体创造一段“稳定跑道”。当流体从孔板流出后，需要一段距离来重新调整流动状态，消除涡流和湍流，恢复层流状态。这段距离通常建议为孔板直径的5-10倍（具体因流体性质而异）。如果没有直管段，紊乱的流动会干扰孔板前后的压力差，导致流量测量值忽高忽低，甚至超出设备量程。对于限流应用，混乱的流动可能引发振动、噪音，甚至损坏设备。

三、实际场景中的优化建议

不是所有场景都需要“严格遵守”直管段要求。在空间受限的管道系统中，可通过以下方式优化：

1. 调整安装位置：将孔板安装在直管段较长的区域，避开弯头、阀门等干扰源。

2. 使用流动校正器：在孔板前加装整流栅或流动校正器，提前调整流体状态，减少对直管段的依赖。

3. 动态监测补偿：搭配智能流量计，通过算法补偿流动紊乱带来的误差，实现更灵活的安装。记住：直管段不是“硬性规定”，而是“理想条件”。根据实际工况平衡精度与成本，才能让限流孔板发挥最大价值。
