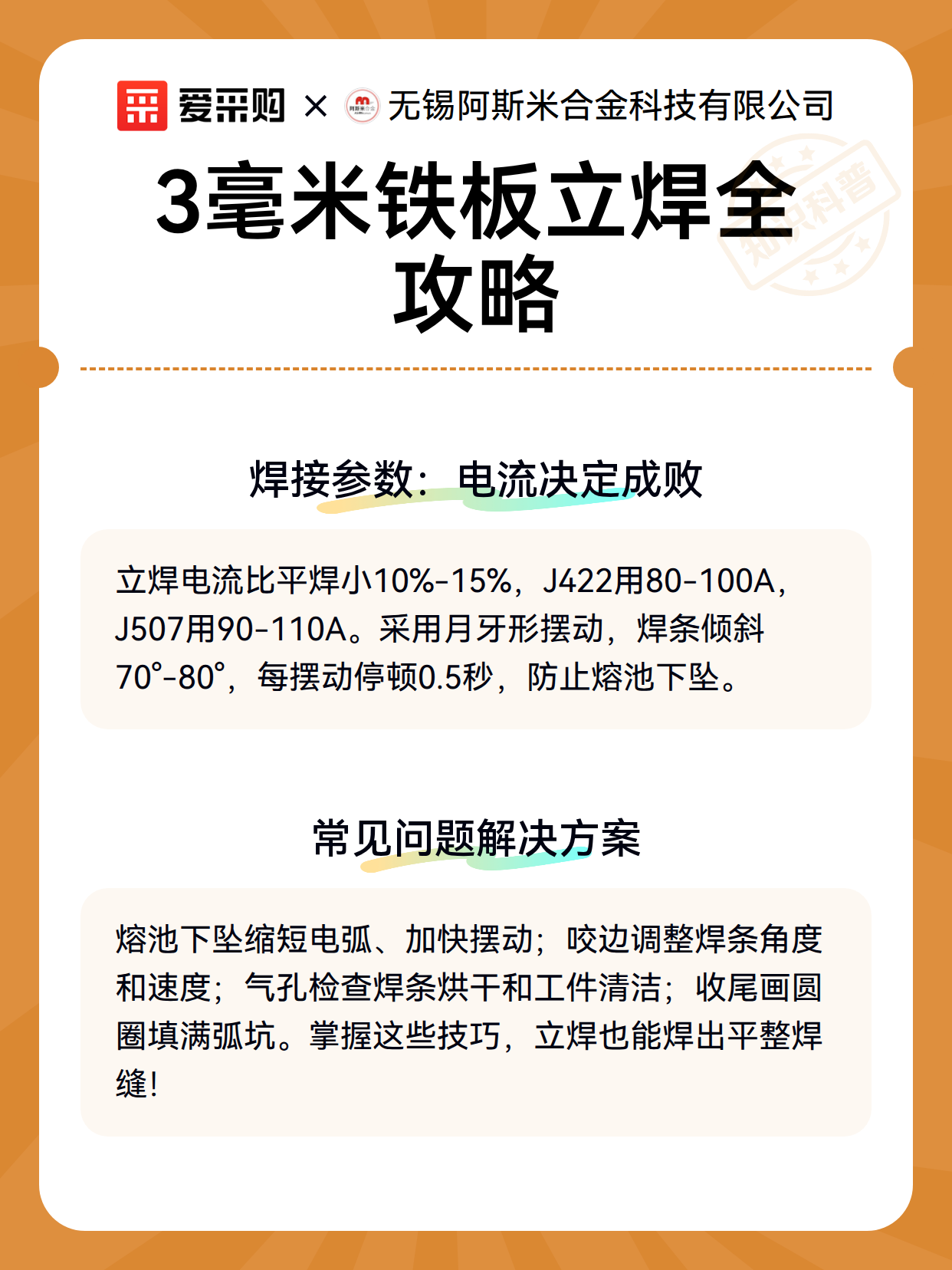

3毫米铁板立焊全攻略

一、焊前准备：工欲善其事必先利其器

3毫米铁板立焊前，先给设备做个“体检”：检查焊机电流显示是否精准，接地线是否牢固（避免虚焊），焊钳握感是否舒适（长时间焊接不累手）。焊条选直径2.5-3.2mm的J422或J507，前者适合薄板易操作，后者强度更高但需烘干处理。

关键技巧：用角磨机将坡口两侧20mm内打磨出金属光泽，去除油污和氧化层，这一步能减少气孔概率。用粉笔在焊缝两侧画5mm宽的参考线，帮新手控制焊条摆动幅度。

二、焊接参数：电流决定成败

立焊时电流要比平焊小10%-15%，3毫米板厚建议：

• J422焊条：80-100A（短弧焊接）

• J507焊条：90-110A（需配合烘干）

实操口诀：“听声音辨电流——滋滋声均匀说明电流合适，噼啪声大则电流过大”。电流过大会导致熔池下坠，过小则容易夹渣。

运条手法：采用“月牙形”或“锯齿形”摆动，焊条与垂直方向成70°-80°角，利用电弧吹力托住熔池。每摆动一次停顿0.5秒，让熔池充分凝固。

三、常见问题解决方案

熔池下坠：立即缩短电弧长度（焊条端部离工件1-2mm），同时加快摆动频率。可在坡口两侧多停留，利用母材散热减缓熔池流动。

咬边：检查焊条角度是否过陡（应保持70°-80°），或运条速度过快。解决方法：放慢速度，在坡口边缘稍作停留，让熔池填满凹陷。

气孔：90%的气孔来自焊条未烘干或工件有油污。J507焊条需150℃烘干1小时，焊接前用钢丝刷清理焊缝两侧。

收尾技巧：在焊缝末端画个小圆圈，填满弧坑后再熄弧，避免出现火山口状缺陷。

各位老板想要了解更多相关产品，不妨来爱采购试试吧～爱采购信息全面，能够满足你的大量需求！
