色标传感器三线接法全攻略

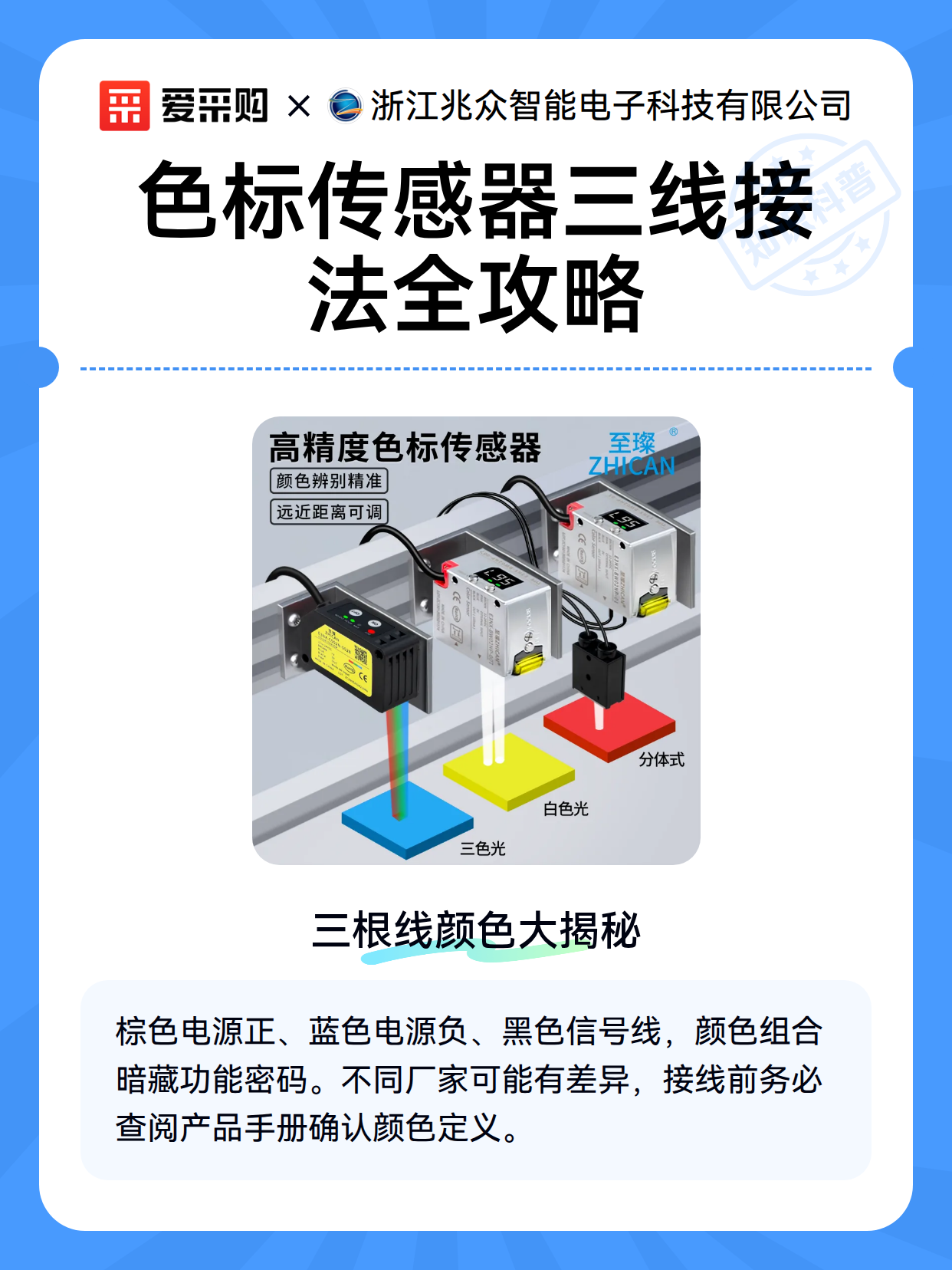

一、三根线颜色大揭秘

色标传感器三根线通常用不同颜色区分功能，就像交通信号灯一样直观：

• 棕色线：电源正极（VCC），给传感器供电的"能量线"

• 蓝色线：电源负极（GND），完成电路回路的"接地线"

• 黑色线：信号输出线，传递检测结果的"信息线"> 趣味提醒：不同厂家可能用其他颜色组合，但万变不离其宗——总有一根电源正、一根电源负、一根信号线。接线前务必查看产品说明书确认颜色定义。

二、三步完成专业接线

接线过程就像给传感器装"神经末梢"，按步骤操作更稳妥：

1. 断电操作：先切断设备总电源，用试电笔确认无电后再施工

2. 电源连接：将棕色线接24V正极，蓝色线接0V负极（注意极性不可接反）

3. 信号对接：黑色线接入PLC或控制器输入端，建议用万用表测量信号电压（通常为5-24V）> 实用技巧：接线端子建议使用叉形端子，比针形端子接触更可靠。线缆长度超过3米时，建议选用屏蔽线减少干扰。

三、接线后常见问题解决

遇到传感器不工作别慌，这些排查方法能帮你快速定位问题：

• 无信号输出：检查黑色线是否接错位置，用万用表测信号端电压

• 指示灯不亮：确认棕色/蓝色线电压是否为24V，检查电源线路

• 检测不稳定：调整传感器与色标的距离（通常3-5mm为佳），清洁镜头表面

• 误触发报警：检查工作环境光照强度，必要时加装遮光罩> 冷知识：色标传感器对颜色敏感度会随温度变化，在极端温差环境下建议选用带温度补偿功能的型号。
