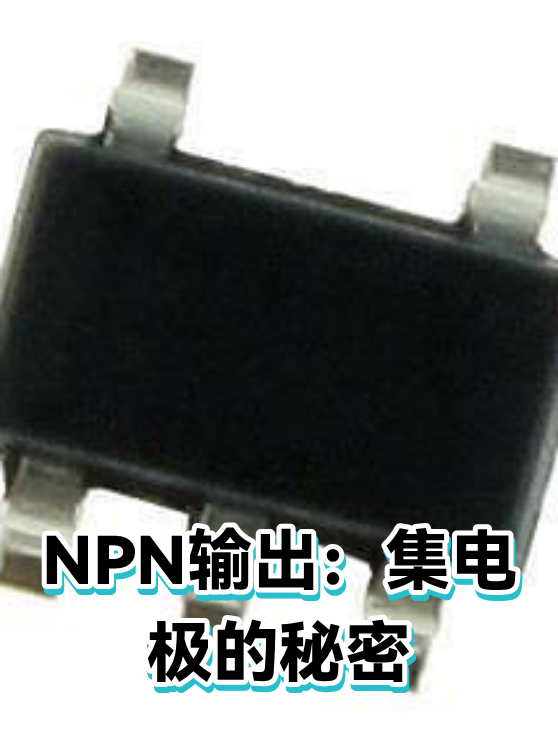

NPN输出：集电极的秘密

一、NPN输出端：不是漏极也不是源极

当看到'NPN输出是漏极还是源极'这个问题时，电子爱好者们可能会会心一笑——这就像在问'自行车有几个翅膀'。NPN和MOSFET（场效应管）是两种完全不同的晶体管结构，漏极和源极属于MOSFET的专属术语，而NPN作为双极型晶体管，它的输出端叫集电极。这个混淆其实很常见，毕竟晶体管家族成员众多。简单记忆：NPN的三个引脚从左到右（面对标识面）依次是发射极（E）、基极（B）、集电极（C）。就像三兄弟排排坐，中间的老二是控制开关的基极，最右边的大哥才是负责输出的集电极。

二、电子流动的'高速公路'

理解NPN的工作原理，可以想象一个智能水龙头系统：

1. 基极控制：当基极（B）获得微小电流（就像拧开水龙头把手），集电极（C）和发射极（E）之间的通路就会打开

2. 电流放大：从集电极流入的电流会被放大β倍后从发射极流出（β值通常50-300）

3. 方向特性：电子始终从发射极流向集电极（与常规水流方向相反，这是半导体物理特性决定的）这种结构让NPN特别适合作为开关或放大器使用。比如用5V电压控制12V设备时，基极的小电流就能操控集电极的大电流，就像用细绳拉动重物。

三、与PNP的'镜像人生'

NPN还有个'双胞胎兄弟'叫PNP，它们的工作原理就像镜面对称：

• NPN：电子从E→C流动，需要基极加正电压

• PNP：空穴（可理解为正电荷载体）从E→C流动，需要基极加负电压实际应用中，NPN更常见于低边驱动（开关接在负极侧），而PNP多用于高边驱动。就像选择左撇子还是右撇子工具，要根据具体电路需求决定。记住这个口诀：NPN是'负负得正'（基极加正电压导通），PNP是'正正得负'（基极加负电压导通）。
