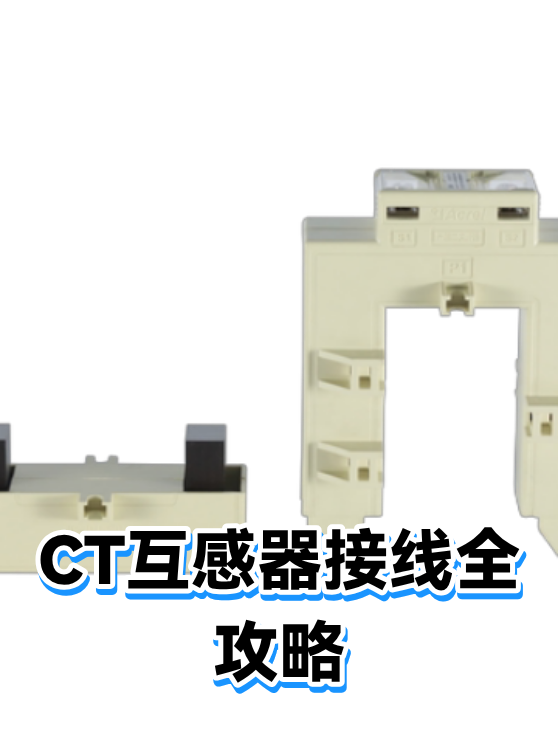

CT互感器接线全攻略

一、CT互感器接线前必知

CT互感器（电流互感器）就像电力系统的“翻译官”，把大电流转换成小电流，让测量仪表和保护装置能安全“读懂”电路。接线前要记住两个核心原则：

1. 安全优先：断开所有电源，用验电笔确认无电后再操作，就像给手机充电前先确认插头没电一样重要。

2. 方向正确：CT互感器有明确的电流流向标识（通常用箭头或P1/P2表示），接反会导致测量数据“倒着走”，保护装置可能误动作。

二、单相电路接线四步法

以家庭用电为例，单相CT互感器接线只需四步：

1. 选位置：在火线（L线）上选择测量点，避开开关和熔断器，就像选手机充电接口要避开破损处。

2. 穿线圈：将火线穿过CT互感器中间的圆孔，注意保持垂直，就像把钥匙插进锁孔要对准角度。

3. 接端子：把CT互感器的S1端子接测量仪表的“+”极，S2端子接“-”极，就像给耳机分左右声道。

4. 接地线：用黄绿双色线将S2端子可靠接地，防止感应电伤人，就像给电器接地线防漏电。

小技巧：如果测量仪表只有两个接线柱，直接接S1和S2即可，但要注意极性不要接反。

三、三相电路接线进阶技巧

工厂等三相用电场景需要更复杂的接线方式，这里分享两种常见方法：

1. 不完全星形接法（V/V接法）：

• 用两个CT互感器分别测量A相和C相电流

• S1端子接仪表A相输入，S2端子接仪表C相输入

• 两个CT的S2端子共同接地，形成类似“人”字形的连接

2. 完全星形接法（Y/Y接法）：

• 用三个CT互感器分别测量A、B、C三相电流

• 每个CT的S1端子分别接仪表对应相输入

• 三个CT的S2端子共同接地，形成完整的星形连接

特别注意：三相接线时，三个CT互感器的变比要一致，就像三个秤砣要一样重才能准确称量。
