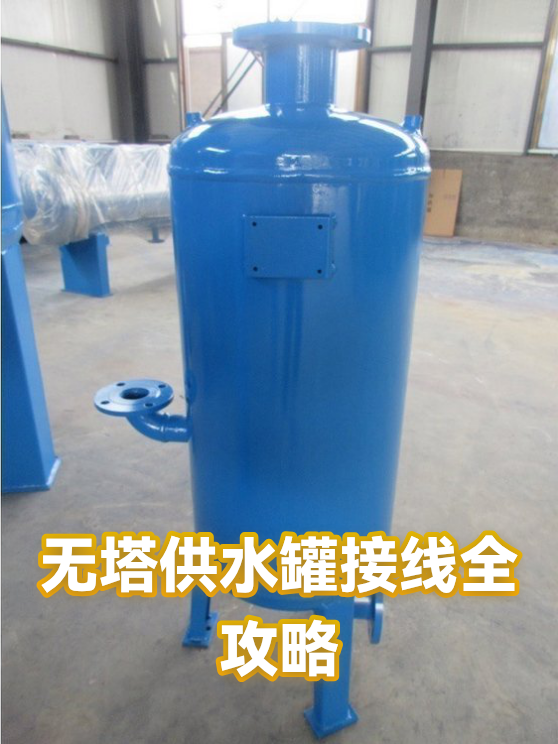

无塔供水罐接线全攻略

一、接线前准备：工具和安全两不误

接线前先准备好工具：十字螺丝刀、剥线钳、绝缘胶带，再准备一副绝缘手套——安全永远是第一位的！先确认电源是否关闭，用试电笔检测确认无电后再操作。控制器背面通常有清晰的接线图，建议拍照保存或用手机扫描备份，避免接错线后抓瞎。拆开控制器外壳时，注意螺丝别掉进设备缝隙里（别问我怎么知道的）。观察接线端子分布：左侧通常是电源输入区，右侧是电机输出区，中间是传感器接口。用剥线钳将电线外皮剥开约1厘米，露出内部铜丝，注意别伤到线芯。

二、三步完成核心接线

第一步：电源线连接 找到标有L（火线）和N（零线）的端子，将220V电源线分别接入。红色线通常接L端，蓝色线接N端，地线（黄绿双色）接PE端。用螺丝刀拧紧端子，确保铜丝完全被压紧，避免接触不良导致发热。第二步：传感器线对接 压力传感器一般有三根线：红色接+5V电源，黑色接GND，蓝色接信号输入端。水位传感器如果是浮球式，只需将公共线和常开触点线接入对应端子。接线时注意颜色对应，不确定的话可以用万用表测通断。第三步：电机线接驳 将电机引出的三根线（U/V/W）分别接入控制器输出端子。如果电机带电容，需将电容线接入专用端子。接线完成后，用绝缘胶带将每个接线头单独包裹，再整体缠一层防水胶布，防止受潮短路。

三、接线后检查：细节决定成败

完成接线别急着通电！先检查所有螺丝是否拧紧，避免虚接打火。用手机闪光灯照着检查线头是否有裸露铜丝，特别是电机线这种大电流线路。将控制器外壳装回时，注意密封圈是否完好，防止进水损坏电路板。通电后先观察指示灯：电源灯亮说明供电正常，运行灯闪烁表示控制器已启动。用螺丝刀轻敲压力罐，模拟用水场景，观察电机是否能正常启停。如果电机持续运转或频繁启停，可能是压力开关设置不当，需重新调整。最后提醒：非专业人士建议拍摄接线过程视频，方便售后维修时参考。遇到复杂线路（如多级泵控制），最好找有经验的电工协助，毕竟安全比省钱更重要！
