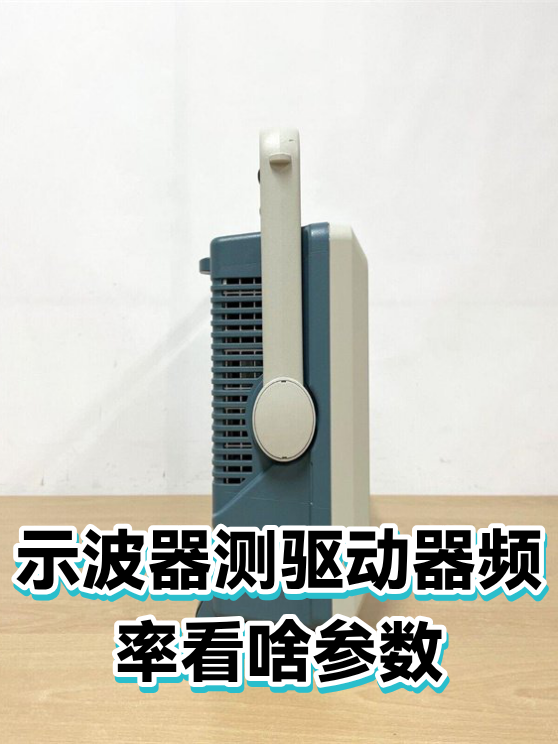

示波器测驱动器频率看啥参数

一、核心参数：波形周期与频率读数

用示波器测驱动器频率，最直接的目标是获取信号的周期（T）或频率（f）。这两个参数互为倒数（f=1/T），但示波器通常会自动计算并显示频率值。操作时，将探头夹在驱动器输出端，调整示波器垂直刻度（电压）和水平刻度（时间），使波形稳定显示在屏幕上。此时，示波器会直接标注出频率数值，或通过测量周期（如用光标功能测两个相邻波峰的时间差）后手动计算频率。

二、关键细节：信号稳定性与触发设置

驱动器输出的信号可能受干扰或负载变化影响，导致波形抖动或频率波动。此时需关注示波器的“触发”功能：通过设置合适的触发源（如边沿触发）、触发电平（避免误触发）和触发模式（如自动或正常模式），让波形稳定显示。若信号噪声大，可调整带宽限制（如20MHz）或使用平均采样模式（如4次平均）来平滑波形，提高频率读数的准确性。

三、进阶技巧：多参数联合分析与误差排查

实际测量中，仅看频率可能不够。例如，驱动器输出可能是PWM信号（占空比可调），此时需同时观察频率和占空比（用示波器的“测量”菜单选择“占空比”功能）。若频率读数异常，可能是探头接触不良（检查探头夹是否夹紧）、示波器采样率不足（调高水平刻度分辨率）或驱动器本身故障（用万用表测输出电压是否稳定）。此外，若驱动器输出信号幅值过小（如<50mV），需开启示波器的“高阻探头”模式或使用衰减比更小的探头（如1X探头而非10X探头）。
