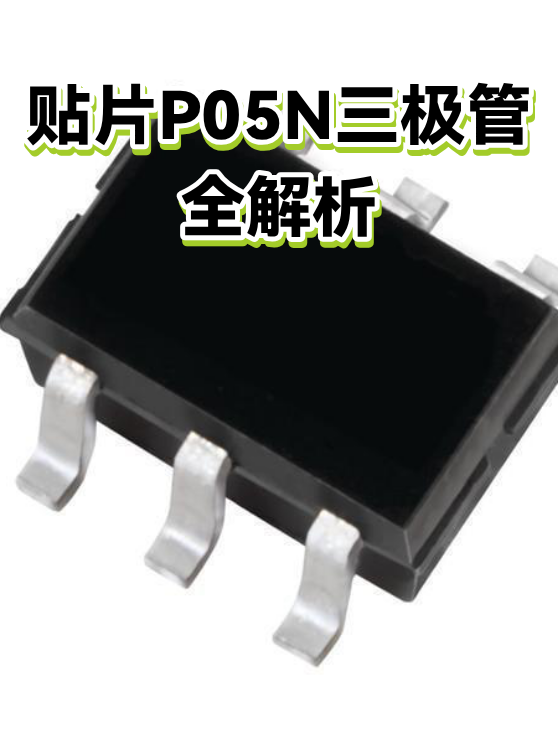

贴片P05N三极管全解析
·
深圳市芯易诚电子有限公司
深圳市芯易诚电子有限公司位于深圳市福田区，专注服务器网卡等电子产品的研发与销售，深耕电子元器件领域，成立于2021年，凭借专业技术和行业资源，为客户提供高效可靠的电子解决方案。
介绍：
本文详细解析贴片P05N三极管的类型、特性及应用场景，帮助读者快速掌握其核心参数与使用技巧，适合电子爱好者及工程师参考。
一、P05N是什么？——从型号到类型的破译
贴片P05N的命名藏着关键信息：'P'代表PNP型三极管（电流从发射极流入），'05'通常指电流放大系数（β值）约50-100倍，'N'可能暗示其封装形式为贴片式。这种三极管多采用SOT-23或SC-70等微型封装，体积仅2-3毫米见方，却能承载数百毫安电流，是现代电子设备中控制电流的'微型开关'。
二、核心参数大揭秘——为什么它适合小信号放大？
电压容量：集电极-发射极耐压（VCEO）可达30-50V，适合低压电路设计
电流特性：最大集电极电流（Ic）约200-500mA，驱动LED或小型继电器毫无压力
频率响应：特征频率（ft）在100-300MHz区间，能处理中高频信号
功耗优势：典型功耗（Pd）仅200-350mW，适合电池供电设备
这些参数组合让它成为音频放大、传感器信号调理等场景的理想选择，尤其在需要低功耗、高集成的便携设备中表现突出。
三、实际应用场景——从手机到智能家居的隐形英雄
手机充电电路：作为电流检测元件，实时监控充电电流大小
蓝牙耳机：在音频放大电路中控制信号增益，提升音质清晰度
智能门锁：驱动电机控制模块，实现开锁动作的精准控制
温湿度传感器：将微弱电信号放大至可处理水平，提升测量精度
特别提醒：使用时要避免集电极电流超过额定值，否则可能导致性能衰减；在高频应用中需注意布局走线，减少寄生电容影响。
