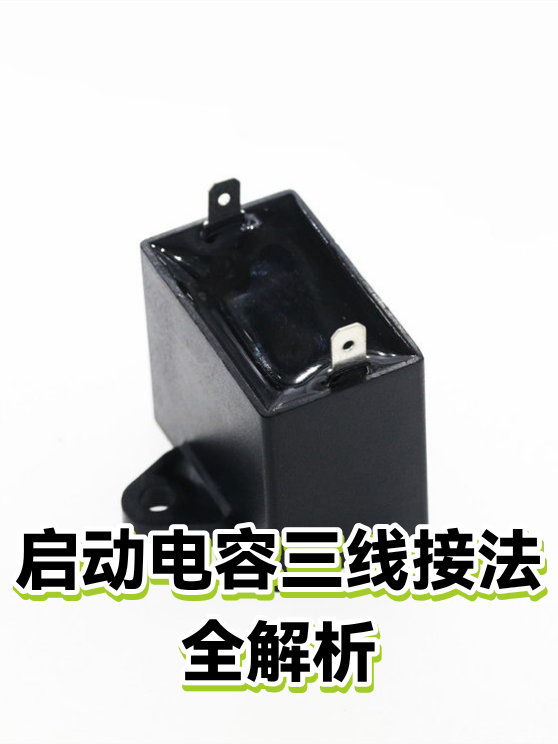

启动电容三线接法全解析

一、三根线都是啥？先认颜色再动手

启动电容的三根线通常有两种颜色组合：红/黑/白或棕/蓝/黄。它们的身份分别是：

1. 公共端（C）：最粗的黑线或棕色线，像电容的“心脏”，连接电机主绕组

2. 运行端（R）：红线或黄色线，连接电机运行绕组，让电机持续转动

3. 启动端（S）：白线或蓝线，只在启动时工作3-5秒，像汽车的“涡轮增压”

💡 趣味比喻：想象这三根线是交响乐团的指挥棒——公共端是总指挥，运行端是持续演奏的小提琴，启动端是只在开头敲一下的大鼓。

二、接线四步法：从拆到装超简单

第一步：断电操作

先拔掉电源插头！用试电笔确认无电后再操作，安全第一

第二步：找到接线端子

打开电机后盖，找到标有“C”（公共）、“R”（运行）、“S”（启动）的金属接线柱

第三步：对应颜色连接

• 黑线（公共端）→ 电机C端

• 红线（运行端）→ 电机R端

• 白线（启动端）→ 电机S端

第四步：绝缘处理

用绝缘胶带包好每个接头，像给电线穿“雨衣”，防止短路

🔧 实用技巧：如果线头生锈，先用砂纸打磨干净再接线，接触不良会导致电机发热甚至烧毁

三、避坑指南：这3个错误千万别犯

1. 颜色混淆：不同厂家可能用不同颜色，接线前先用万用表测电阻确认

• C-R电阻≈主绕组阻值

• C-S电阻≈启动绕组阻值

• R-S电阻=两者之和

2. 接反后果：

• 启动端接错→电机嗡嗡响但不转（像卡住的自行车链条）

• 公共端接错→电容直接爆炸（危险！请戴护目镜操作）

3. 线径选择：

• 启动电容线要比普通电线粗20%，像给水管选直径，细了会过热

⚠️ 安全警示：接线后先空载试运行5分钟，用手背感受电容温度，超过60℃立即断电检查
