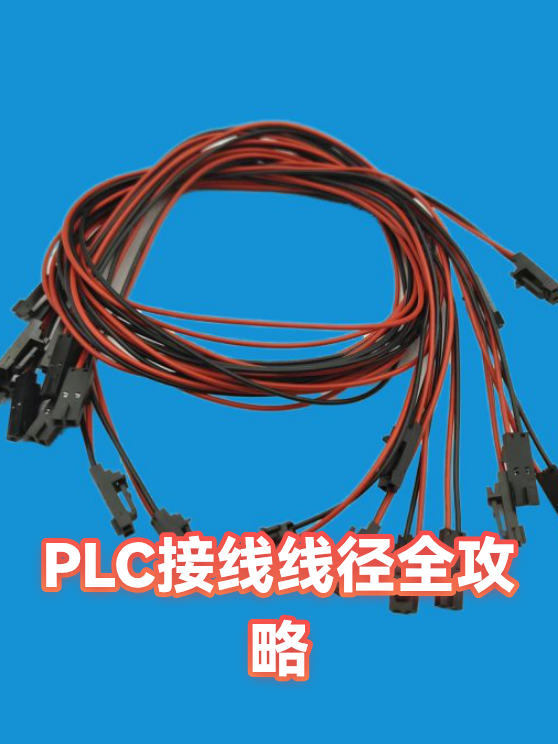

PLC接线线径全攻略

一、控制信号线：细如发丝却大有讲究

PLC的控制信号线就像神经末梢，虽然传输的是弱电信号，但选错线径可能让整个系统“抽筋”。对于24V DC的控制回路，0.5mm²的铜芯线就能胜任大多数场景，就像给蚂蚁铺路——足够宽敞。但如果遇到长距离传输（超过100米），或者电磁干扰严重的环境，建议升级到0.75mm²，相当于给信号加了层“隔音棉”。

趣味数据：0.5mm²的线能带动约1.2A电流，相当于同时点亮24个LED指示灯；而0.75mm²可承载1.8A，足够驱动小型继电器。

二、动力线：粗犷外表下的精密计算

动力线是PLC的“肌肉”，负责传输电机等大功率设备的电流。选线径要遵循“三看”原则：

1. 看设备功率：1kW设备约需1mm²线径（单相220V），三相380V设备效率更高，1.5kW约需1mm²

2. 看线路长度：每增加50米长度，线径要加粗0.5mm²，就像长途跑步需要更粗的鞋带

3. 看启动方式：变频启动比直接启动电流小30%，线径可适当减小

实战案例：驱动3kW三相电机（380V），线路长80米时，计算过程：

• 基础线径：3kW×0.67≈2mm²（经验系数0.67）

• 长度补偿：80米÷50≈1.6，向上取整加1级

• 最终选择：2.5mm²铜芯线

三、三大隐藏影响因素

1. 环境温度：40℃环境比20℃时，线径承载能力下降约15%，就像人在高温下体力下降

2. 穿管数量：同一管道内每增加1根线，载流量减少约20%，类似高速公路车道减少会堵车

3. 线材材质：铜线比铝线导电性好40%，但价格贵3倍，就像高铁比绿皮车快但票价高

省钱技巧：在动力线中混用不同线径时，建议采用“中间粗两端细”的渐变设计，既能保证性能又能节省成本。
