三极管导通电压揭秘

一、基础导通电压：硅管与锗管的差异

三极管导通的核心是让基极与发射极间形成足够电流，而这个“足够”的门槛由材料决定。硅管（NPN/PNP型）的导通电压通常在0.6-0.7V之间，就像给手机充电需要达到5V才能激活快充模式；锗管则更“敏感”，仅需0.2-0.3V就能导通，类似老式手电筒轻轻一按就亮。

• 硅管：0.6V是临界点，0.7V更稳定（常见于现代数字电路）

• 锗管：0.3V即可工作，但耐高温性差（多见于早期收音机等模拟电路）

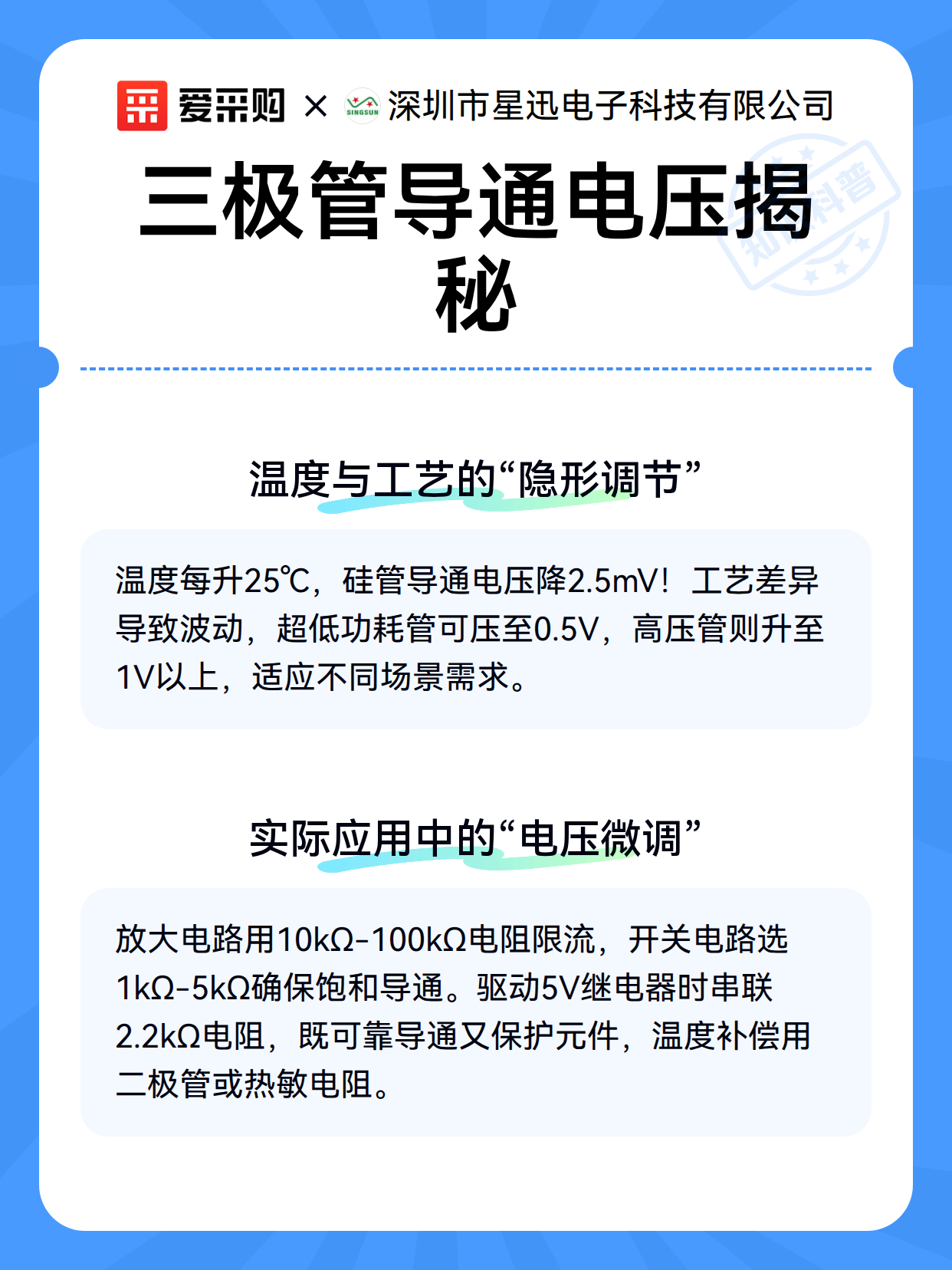

二、温度与工艺的“隐形调节”

三极管的导通电压并非固定值，它像一杯热茶——温度越高，分子运动越剧烈，导通所需的电压就越低。实验数据显示：温度每升高25℃，硅管导通电压会下降约2.5mV。这解释了为什么冬季电子设备可能需要更高电压才能启动，而夏季则相对轻松。

此外，不同厂商的工艺差异也会导致导通电压波动。例如，某些超低功耗三极管通过优化掺杂浓度，将导通电压压低至0.5V，适合电池供电设备；而高压三极管则可能通过增加结电容，使导通电压升至1V以上，以承受更高电压。

三、实际应用中的“电压微调”

在实际电路中，直接使用理论导通电压往往不够。设计师会通过基极电阻来“微调”导通条件：

1. 放大电路：通过10kΩ-100kΩ电阻限制基极电流，确保三极管工作在放大区（如音频放大器）

2. 开关电路：用1kΩ-5kΩ电阻提供足够电流，让三极管快速进入饱和导通状态（如LED驱动）

3. 温度补偿：在高温环境中，串联二极管（约0.7V压降）或热敏电阻，抵消温度对导通电压的影响

举个例子：用硅管驱动5V继电器时，若基极直接接5V，可能因电流过大烧毁三极管；而串联2.2kΩ电阻后，基极电流被限制在约2mA（(5V-0.7V)/2.2kΩ），既能可靠导通，又保护了元件。
