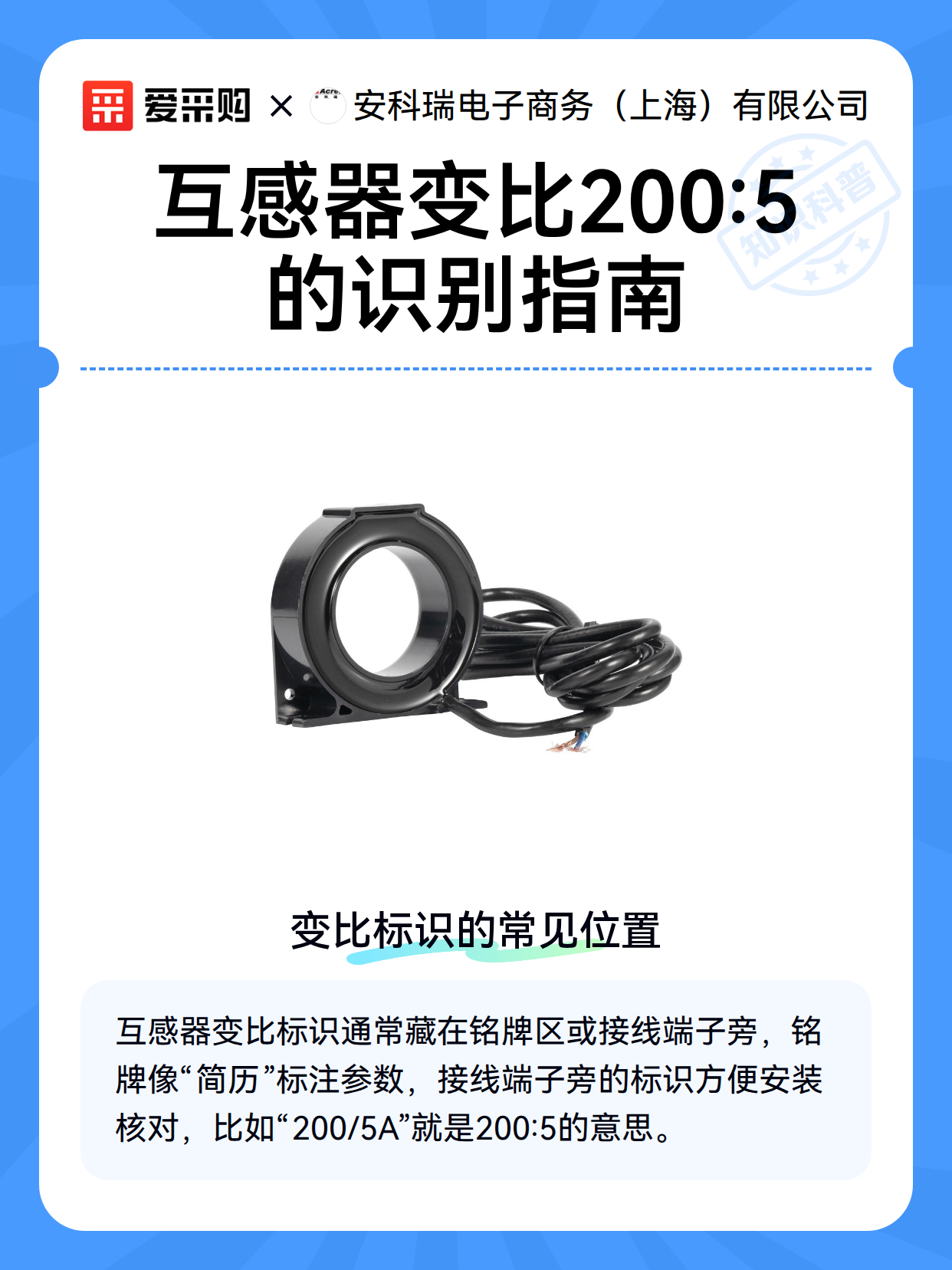

互感器变比200:5的识别指南

一、变比标识的常见位置

互感器上的200:5变比标识就像它的“身份证”，通常藏在两个地方：铭牌区和接线端子旁。铭牌是互感器的“简历”，一般用金属或塑料牌固定在外壳，上面会清晰标注变比、额定电流等参数；接线端子旁的标识则更“实用”，直接刻在接线柱附近，方便安装时快速核对。

举个例子：某互感器铭牌上印着“200/5A”，这和200:5是一个意思，表示一次侧电流200A时，二次侧输出5A。如果看到“400/5”但实际需要200:5，可能是选错了型号，这时候得联系供应商确认。

二、数字背后的“电流翻译”

200:5这个比例到底代表什么？简单说，它是互感器的“电流放大器”。当一次侧（高压侧）流过200A电流时，二次侧（低压侧）会输出5A电流，相当于把大电流“缩小”40倍（200÷5=40）。这种设计既能保护测量仪表，又能让小量程仪表测大电流。

实际使用中，这个比例直接影响电表读数。比如电表显示用了10度电，但互感器变比是200:5，真实用电量其实是10×40=400度。如果忽略变比，电费账单可能会让你“大吃一惊”！

三、查看时的“避坑指南”

看变比时，这3个细节要注意：

1. 区分一次和二次：200是高压侧电流，5是低压侧电流，别搞反了；

2. 检查标识清晰度：如果铭牌磨损或数字模糊，用手机拍照放大看，或联系厂家提供技术文档；

3. 核对实际电流：比如设备额定电流是150A，用200:5的互感器没问题，但如果设备电流经常超过200A，就得换更大规格的互感器，否则会“过载”影响精度。

小技巧：如果互感器上只标了“200A”，没写变比，可能是省略了“/5A”的常见写法，这时候可以结合接线端子的输出规格（比如配套电表量程是5A）来确认。
