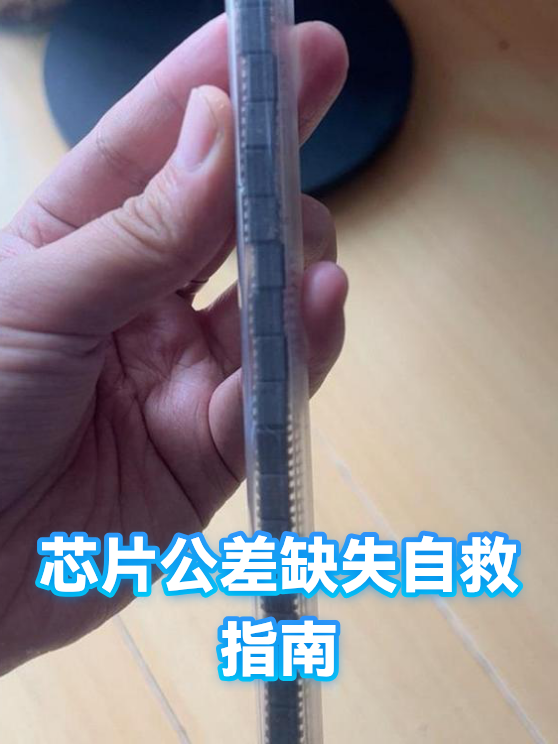

芯片公差缺失自救指南

一、公差缺失的底层逻辑

当芯片或半导体元件未标注长宽公差时，本质是设计阶段的风险转移。就像造房子没给地基误差范围，施工方只能通过结构冗余来保障安全。此时需要建立「逆向工程思维」：

• 尺寸链分析：从封装尺寸反推芯片核心区，就像通过手机外壳猜内部主板大小

• 功能优先级排序：先保证信号传输区精度，再考虑边缘装饰性结构

• 材料特性补偿：硅基芯片热膨胀系数是金属的1/3，高温测试时可放宽金属引脚公差某消费电子厂商曾遇到未标注公差的电源管理芯片，通过测量200个样品建立尺寸分布模型，最终用0.1mm的装配间隙成功量产，不良率控制在0.3%以内。

二、生产中的动态补偿方案

进入实际生产阶段，公差缺失需要「软硬结合」的解决方案：

1. 硬件缓冲层：在PCB上设计弹性焊盘，像给芯片穿「气垫鞋」，允许0.05mm的平面位移

2. 软件容错机制：在驱动程序中加入尺寸自适应算法，当检测到接触电阻异常时自动调整信号阈值

3. 光学定位补偿：使用高精度相机拍摄芯片实际位置，通过机械臂实时修正贴装坐标，精度可达±0.02mm某汽车电子供应商处理未标注公差的MCU时，采用「硬件弹性接触+软件动态校准」组合方案，使产品通过-40℃~125℃的极端温度测试。

三、预防性设计思维

避免未来再次遇到公差缺失问题，需要建立「防御性设计」意识：

• 建立元件库：对常用芯片进行3D扫描建模，记录实际尺寸波动范围

• 设计余量公式：接触区宽度=理论值×(1+30%波动系数)，非接触区可放宽至50%

• 模拟验证流程：在虚拟环境中模拟0.8倍最小尺寸和1.2倍最大尺寸的装配情况某医疗设备公司通过建立包含5000种元件的尺寸数据库，将新项目因公差问题导致的返工率从18%降至2%，每年节省研发成本超200万元。
